请问如何做拼板？小板拼成大板，方便帖片。

各位同人，小弟最近做一小板，需要大量帖片加工，由于电路板太小，帖片厂建议我做成拼板，这样可以节省费用，提高效率。请问在POWER PCB中如何做拼版，我用的是PADS 2005 SPAC1版软件。

由于没有做过，我尝试做了一下，发现遇到3个问题，

[1] PCB板通过一个复制成4个（这里我假定）后，复制后的那3块板上元件的编号那不就变成新的编号了（如原来是U1，U2这里变成U7，U8），这里如何使解决?

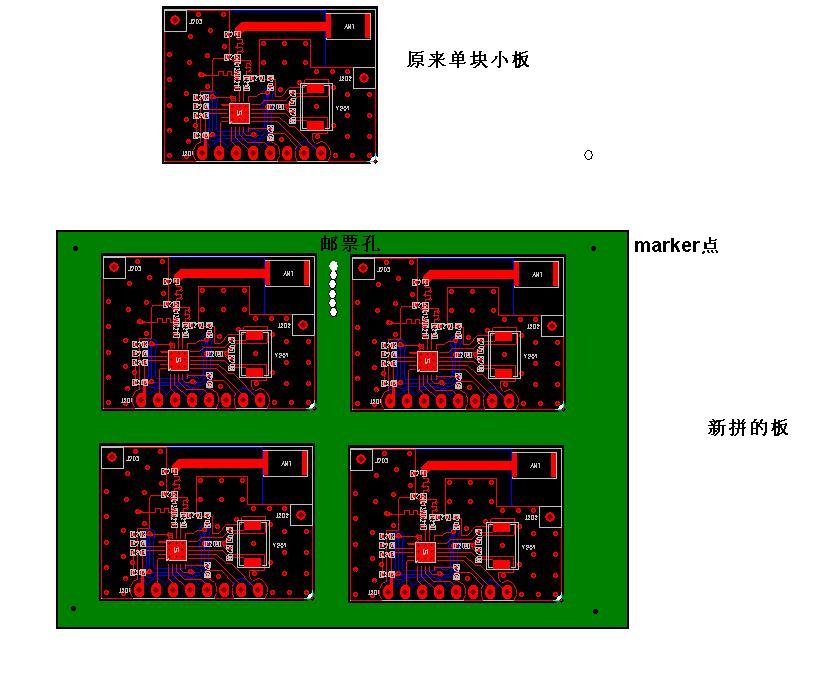

[2]电路板之间的如何处理，间距多少比较合适，假如用邮票孔做边，如何做，或者用其他什么别的方法?

[3]如何做marker点，marker点需要做几个，marker点代表什么含义，做完marker点后再如何确定4个板上元件的位置（这个贴片厂需要的数据），

各位大侠，路过的都来帮忙解决一下，谢谢！

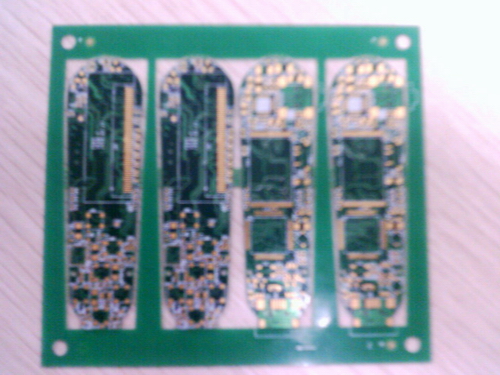

 看到的一个拼板的例子，

1.拼板一般是出GERBLE 后，用gerble file 来进行拼板。

2.两个板子之间的距离要看具体的情况，若没有零件突出板子的个框，可以并排在一起用V-CUT 的方式来分开，

3.MARK 点的贴片机定位用的。相当于给贴片机一个坐标参考点。每一小板可以在对角位置各放一个，

楼上的可以说的具体些吗，

[1]如何用gerber文件拼电路板，是由PCB设计人员拼还是由PCB生产厂家来拼，PCB设计人员拼的话如何拼?

[2]V-CUT 的方式是指什么?（见笑了，偶现在还不懂这方面）

[3]我知道在一个电路板上做MARK 点后可以确定元件的坐标，那么拼板后怎么确定其他部分的元件坐标呢?

谢谢！

模糊

如果你需要拼板的话，MARK点只需要在拼版的不对称的对角就可以了，当有大的芯片的（引脚多）时候，最好在芯片对角再放一对MARK，以便提高芯片的定位精确度

你可以给出拼板方案，由制板厂家工程人员拼。

V_CUT是微割。微割后的板子贴装元件后可以从微割线处掰开。

拼板无需复制那些元件

只要把外框画上就可以了

出gerber时候记得选上就可以了

V-CUT是一刀切下去的  所以不能有折线 只能是直线

不然可以用邮票孔

mark点在拼版上对角线上各一个（正反面都要）

在小板上也是一样对角线各一个（正反面都要）

个人意见 仅供参考
