请问版主,为什么焊盘旁边要加开槽.

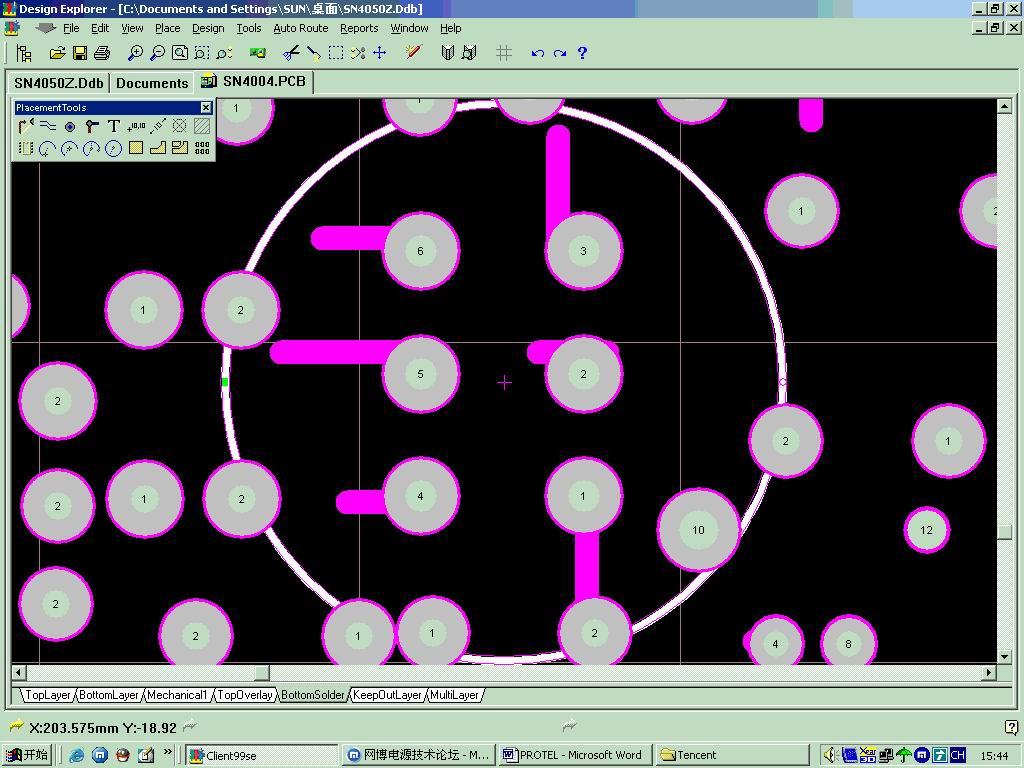

请问版,为什么焊盘旁边要加开槽,如图

请问版,为什么焊盘旁边要加开槽.

没人回我啊。

在我的经验里，焊盘的开槽主要是用于加工的方便

在过锡炉的时候，由于有开槽，焊盘不会被锡封起来，便于后面装这个零件

看都看不清楚，那有开槽呀?

上面那个兄弟说了呀，一般焊盘开槽是为了不被锡封住焊盘。

对，是为了在过锡炉时此焊盘钻孔不被锡完全封住而故此设计。

是去铜还是盖绿油?

走锡槽，避免孔被焊锡堵住，注意只是铜箔上开槽，而不是连PCB一起开槽。

请教双面板（孔内壁沉铜的）可以用这种方法避免过锡炉时焊盘钻孔被锡封死吗?

请问这个开锡槽是怎样弄啊,使PCB加工时知道这地方要开锡槽呢?

双面板（孔内壁沉铜的）不能用这种方法避免过锡炉时焊盘钻孔被锡封死，因为整个孔已经被封住了。必须是孔内壁不沉铜的，或单面板。

开锡槽：随便在一没用的层画线，写说明给制板厂就OK了！

POWER PCB中pad stack选项中的slotte就可以做开槽设置。

在PROTEL中可在solder layer中画线。

這叫破孔﹐我們公司經常用到的

请教11楼的兄弟：POWER PCB中pad stack选项中的slotte开槽是否是将焊盘孔做成槽?而不是仅仅将铜箔开槽?

又学了一点

多学了一点了

又学了一点

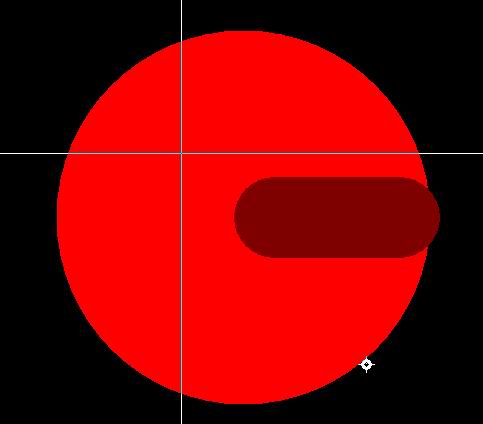

这样是开孔了，不知道要怎么开铜皮槽?

请问13楼，我用你说的方法做了，但为什么做不了呢?slotte中的三个选框是怎样设置的，谢谢！
