关于PCB走线出现了圈圈问题解决(热门)

时间:10-02 整理:3721RD 点击:

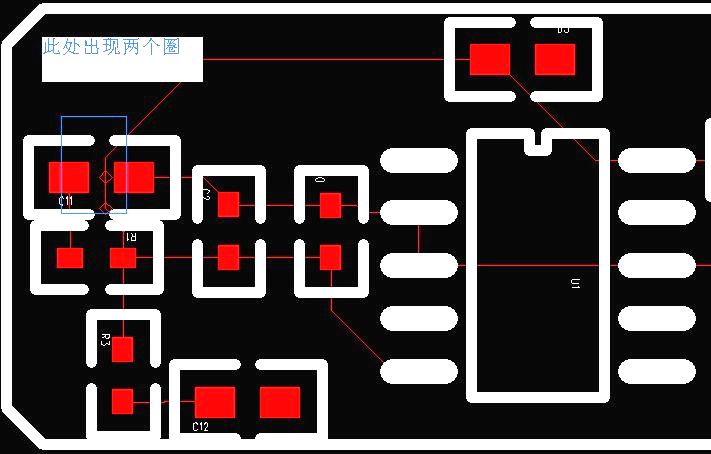

各位高手,附件是小妹做的PCB,我发现走线上面出现了两个圈圈.是怎么回事

线没连好,重新走一下就好了

连好了啊,

不會對PCB有影響的

小妹也知道不会对PCB有影响,但不好看

应该是走那条线的时候没有一次走完,中间有接头,删除线条重走试试

小妹是用自动走线的啊,应该不会是一次没有走完

我己发到你们邮箱,请帮我一下,谢谢

在prefrences-----routing-----show tacks(去掉勾)   就ok了,(意思就是不显示线的拐角标记)

在prefrences-----routing-----show tacks(去掉勾)   就ok了,(意思就是不显示线的拐角标记)

真的可以,谢谢

只是一个简单的显示问题而已

应该能看的出来,目前的trace的显示线宽为零,要修改显示线宽的值

那个tacks就是表示不符合该层的走线方向的提示,hoho

那个tacks就是表示不符合该层的走线方向的提示,hoho

感谢

顶一下

顶一下
