BGA元件内层铺铜覆盖不完是怎么回事?

时间:10-02 整理:3721RD 点击:

在对BGA元件内层铺铜时,过孔与过孔之间的间距为50mil,过孔外径为22mil,内径为10mil,这样大的间距在铺铜时,铜层不能穿过过孔,请问是怎么回事?

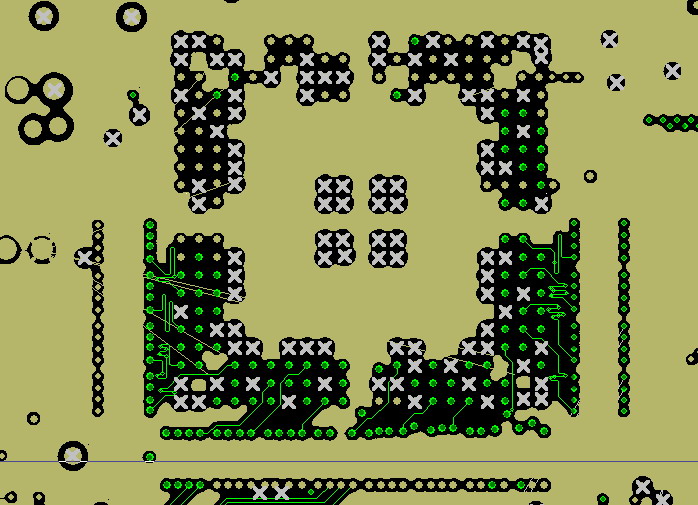

如图:

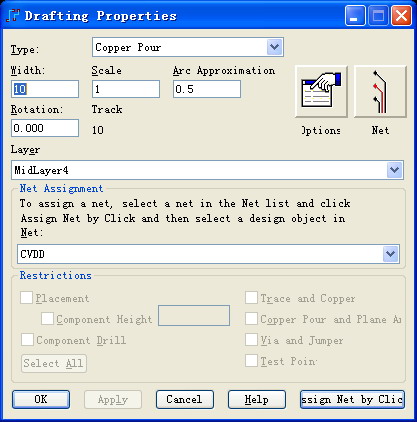

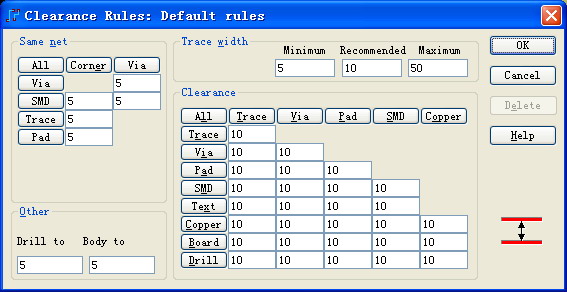

我的POWERPCB LAYOUT中的一些设置.











过孔之间的间隙为50-22=28;

规则中铺铜与VIA间隙设定为10;

过孔之间可以铺铜的空间为28-(10X2)=8;

而铺铜的width=10,所以铺铜不能穿过过孔。
