关于花盘的问题！

我的目的是在地层灌铜时,VIA不产生花盘,但是插件的引脚产生花盘.

我的设置是:在preferences/thermals/drilled thermals 里选Flood over,

结果是:自己做的插件引脚和VIA一样没有产生花盘,用软件提供的库里的封装缺产生了花盘.我比较了两个封装的decal 没有发现有什么不一样的！郁闷！

哪为知道这其中的奥妙啊?望您不吝赐教！谢谢！

这个问题很难吗?大家都没遇到这样的问题?

你把库里的元件属性看一下，就知道了，我也遇到过，你把库元件的属性改一下就可以。

To: rain_sun

麻烦你给个详细说明好吗?Thank you！

库里两种元件的属性我都对比过了,没有发现有不同的,也没发现有这这个有关系的选项呀！

高手近来看看呀

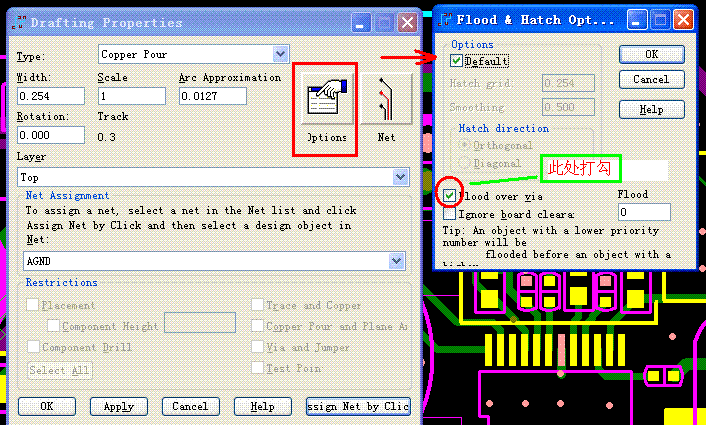

选中地的铜箔,点右键选properties..进入对话框,按如图设置即可.

To:高飞

我用的是PowerePCB 5.0.1 怎么没有这个选项呢?

还有不懂的是,你这个好象是针对一个网络的属性设置吧,我发现的是同一网络我自己做的元件和库里自带的元件Flood over以后会出现不同的效果,即:库自带元件的插件孔是花盘,而我做的不是花盘.

4.0都有这个选项的

你按高飞说的去做

漂流的老大哥

小生愚钝,高飞的指教"选中地的铜箔,点右键选properties..",我不是很明白.这个"地的铜箔"是指用Plane area画地区域,Flood后形成的吗?在PowerPCB中不管选什么点右键我都没有看到properties这个选项呀,Blazerouter里点右键才有这个.

看在小生是初用PowerPCB的份上,能不能仔细讲明白一些?

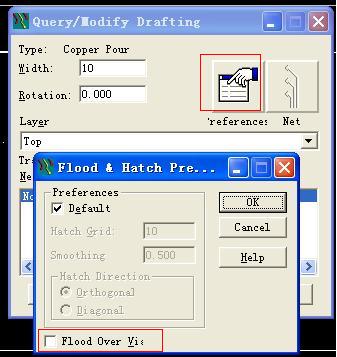

powerpcb 5.0 选中之后,右键是Query&Medify..可进入如图示的对话框.

对,5.0里是Query&Medify ,可是里面只有net一个选项.

我不明白的是powerPCB里都是相同的设置(就是选Flood over),为什么库里的插件可以生成花盘,我做的元件不可以.我以为是不是做DECAL的时候是不是有不同?

感谢各位作答！一个重要的信息我忘了告之,库里的元件盘是椭圆的,我用的是圆的！Flood over里只设了圆盘,没有设椭圆的！
