用自动铺铜出现这样的情况

时间:10-02 整理:3721RD 点击:

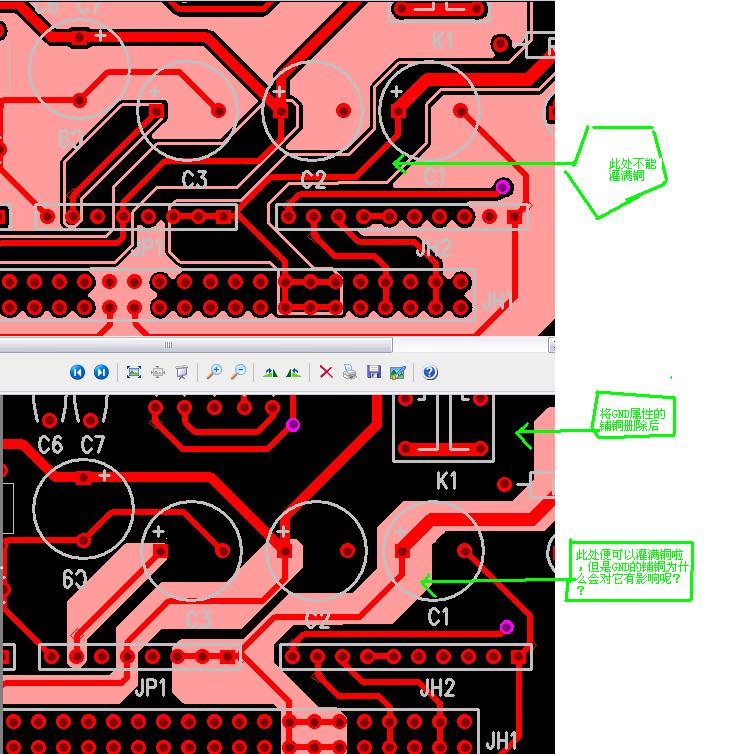

如图所示,我用的是POWERPCB5.0,用自动铺铜出现图示情况,铺铜不能灌满,属性名称都是设对的,GND属性的铺铜又可以灌满满的呀!但是将GND属性的铺铜删除后原灌不满的现又可以啦,不知道是不是GND的铺铜对它有影响呢,请各位指点一下。

                                            谢谢

是不是没有刷新?POWERPCB还是默认地的铺铜边框存在!

不是呀,因为删除GND铺铜后又可以的呀,看图嘛

图看不清,建议标示清楚些再传

看得清呀,你点一图,它就会重新开一个网页显示,并放大的

为什么没人知道吗?

你用的是铺铜而不是分割命令,当然会出现这种情况

要怎么解决这种情况呀?

你是不是在GND的灌铜线内再加灌铜线,如果是的话在相应位置加禁止灌铜就OK.

对呀,就是在GND的灌铜线里还有其它的铺铜呀,但是那些铜是必须要的呀,如何禁止了那里面不就不可以铺铜了吗?

这么小个问题就没人会,真是晕

我已经告诉你了呀!

铺铜而不是分割命令從何設置,不会耶,我实是看不懂英文呀,能不能详细点呀,谢谢

就在铺铜的那个工具栏里,第12个按钮plane area,不过你先要设置层的类型为混合分割层,还要加网络进去

随便一本书里都有讲的

如果要那里铺地线铜,必须那里有地线过孔。如果要铺铜,属性不要地线,把碎铜的设置去掉就可以了
