类似这样的封装应该怎么做？

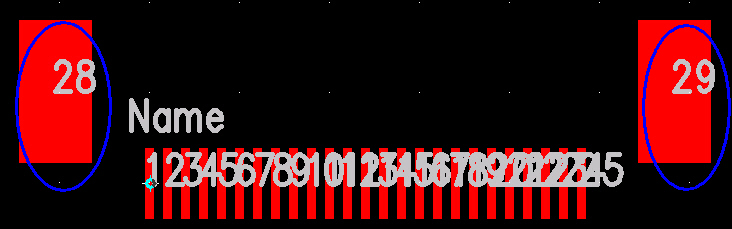

图中28、29是两个固定用的焊盘，虽然一般是接地的，但在CAE封装中也需要做出这两个引脚吗?画SCH是再连到地上?岂不是很麻烦啊?

而事实上这两个不是真正意义上的引脚，所以Decal自动加上了28、29让人实在有点不舒服，有什么比较好的方式处理?在CAE封装中也是，平白无故多出两个引脚也……

图中实际只有27个焊盘，26、27在上面，载下来图片太小不方便所以只载了一部分！

多谢指点啊！

类似这样的封装应该怎么做?

用ORCAD画线路图+POWERPCB ,在转网络时好象是没有问题的，用ALLEGRO 软件就要对应PIN NUMBER.试一试再查一下网络。

也就是说，在做封装时，28，29可不用做特殊处理。其它的PIN NUMBER 要同原理图对应哦。OK.

那那个“Part Information for Part”的“signal Pins”是干什么的?

我在此选项卡设置了28、29两个管脚，在“gates”选项卡的“Unused Pins”就看不到了

一直不太懂这个“signal Pins”是干什么的
