PADS2005 SP1中layout和logic的连接问题

我在logic中更改了元件的封装，都是很基本的，比如0805换成0603，不存在库里没元件的可能性；

但是通过pads layout link...传送到layout里面中并不能更新，

在logic中选择元件后，layout也能对应的选择。但是反之却不行。不知道是什么问题。

请教中。

谢谢

1,Logic和Layout之间的更新(ECO)都是通过refs、part-type和网络连接等信息作比较的。所以如果在Logic中没有改变part-type的名称，而改变decal的话，这个更新信息是不能传递到Layout中；解决这个问题可以在Layout中直接更新该元件，如果库中的decal发生了改变，则此改变可以更新到PCB中。

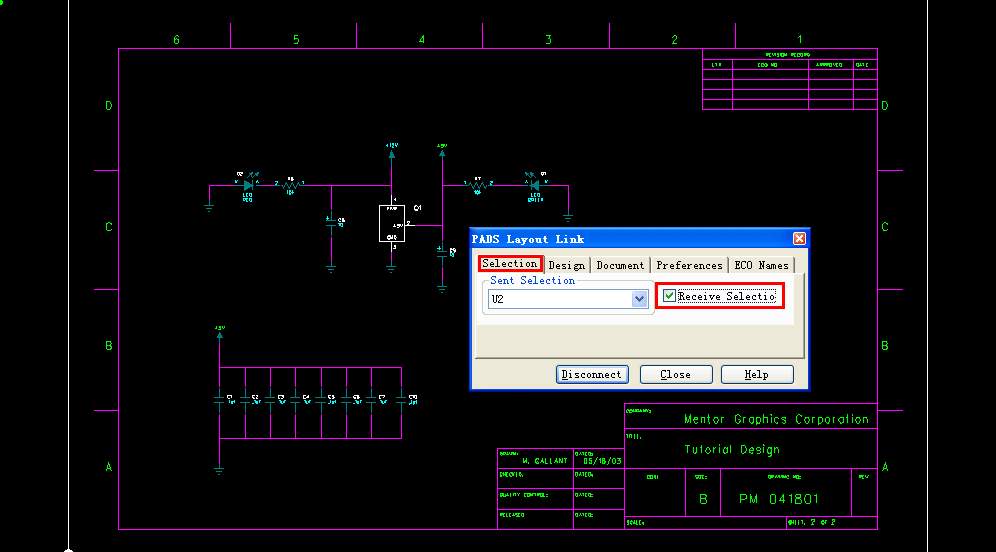

2，可能是在layout link中有一个选项没有选上，参照下图：

谢谢楼上的详细解答。

但是在powerpcb5.0中，即使是在powerlogic中仅仅更改decal，也是可以将封装信息传递到powerpcb中并进行更改的。难道新东西某些功能还做退步了?

严重更正：在Logic中只改变decal的话，此更改信息也可以传递到Layout中去。此功能一般默认时是没有选上的。

只需要在Layout link的界面中把reference里的一项关于decal的选上就可以了。

楼上的朋友能不能说详细一点，因该是比较PCB封装一项

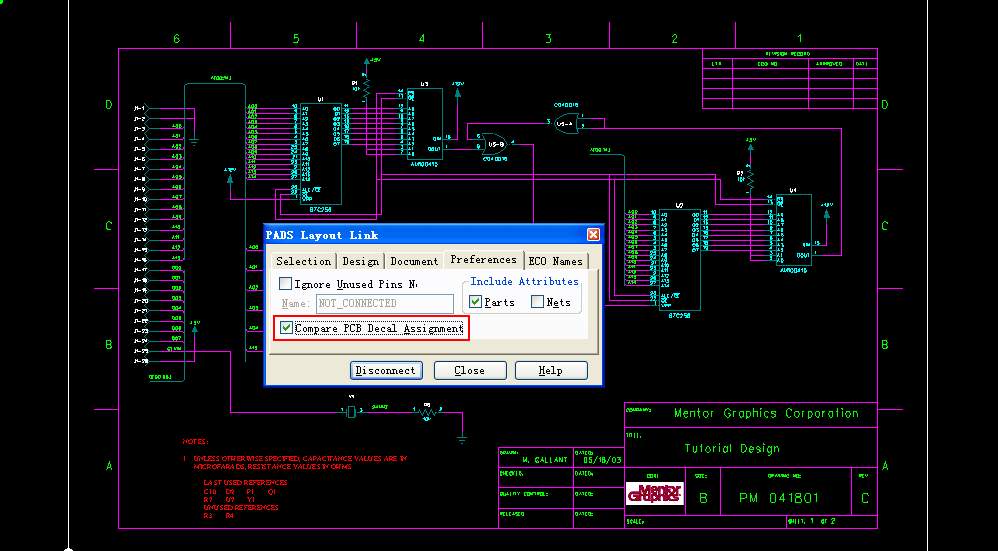

比较的就是封装，只需要选中下面界面中红色框中选项：

小鬼是高手
