请教混合层的问题

时间:10-02 整理:3721RD 点击:

我把中间的两层设成混合层,但只要是层的网络都会出现一个X字,请问有什么方法去掉它,

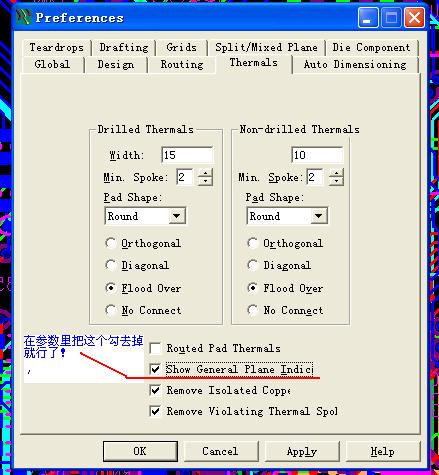

选中打上X的VIA,打开其属性,将菜单的底部有三个需打“√”的选项,去除第三个“√”即可。


呵呵,说实话我都从不去不显示,我觉得显示了挺好的

同意楼上的说法,这符号本身就是一个连接说明.还是蛮重要滴

我也觉得去掉了反而不舒服~~~心里作用!

这种花焊盘也只有选用混合层才用的哦!

呵~~~~~~~~~~

就是,我也喜欢显示着,一看就知道是走线连上了
