关于绕线

时间:10-02 整理:3721RD 点击:

这种做蛇形等长怎么来分段量长度呢?怎样快速量?

我要一点就是AB的长度!但是有时一点线!却是BC的长度!我怎样快速量AB .AC AD的长度呢?

这个问题好郁闷!

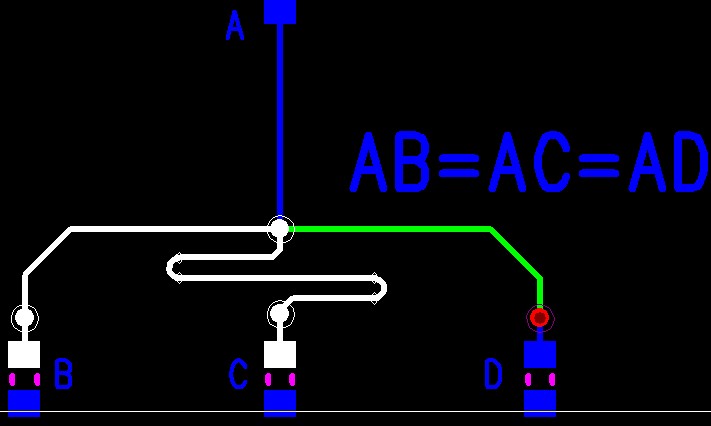

如图!现在一点却是BC的长度了

你用dispaly---measure,点选两端

楼上的可不可以说清呢?

dispaly是不是SETUP里的这个呢?

谢谢!

可以另外画一条再贴上去

以下是引用guoxiufeng在2005-12-22 18:21:51的发言:

可以另外画一条再贴上去

不是吧!

全另画一条贴上去?怎么个贴法啊!晕死了!

数据线,地址线。控制线很多线耶~~~~~~那不累死啊!

我看了看,还真是只得一段一段地加出来

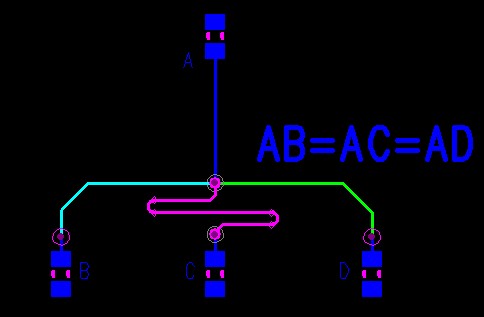

将三条线的交点处的VIA,做成via component,设为E,这样测量pin pairs的长度:BE=CE=DE

那敢问楼上MM,按你的方法!设VIA为E,那怎么分段点EB,EC,ED的长度呢?

以下是引用careypcb在2005-12-23 14:07:04的发言:

将三条线的交点处的VIA,做成via component,设为E,这样测量pin pairs的长度:BE=CE=DE

这个办法好像还可以!

不过有时也会量到BC的距离去!

哎~~~

绕线真痛苦!用POWERPCB绕线更痛苦!

当初PADS2000的版本绕线功能都比POWERPCB绕线要强!

不知为何POWERPCB这么困扰!是我方法不对还是?

诚恳请教于POWERPCB的高手!

楼上的问题,POWER PCB 不难啊.我按你的试过.是可以的

但是,不是一两根线啊!是一批一批的线啊!难道要全把加个VIA再来做啊?

好麻烦啊!

55555555555.偶还没有走过蛇形线阿,

不知道你们说什么,都没有共同语言,我好落后阿,谁救救我拉

在PADS2005Spac2中添加了一个Projiect explorer,在这个Explorer中可以方便地选择pin pair。

在PADS Router(Blazerouter)中可以调出一个表格,对PCB中的很多对象可以监控,甚至可以在表格中直接输入数据来改变PCB中走线的宽度等数值。

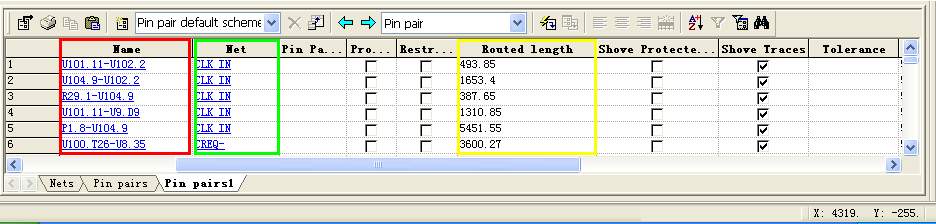

下图中红色框中即是pin pair的名称,而绿色框中的是此pin pair的网络名称,后面黄色框中的即是此pin pair的长度。此表格中显示的内容是可以编辑的,如果此pin pair没有走完线,也可以显示已经走了多少线,估计还有多长线要走等。



重要的一点是网络的拓扑结构吧,在POWERPCB中走线很多时候是用最小结构的形式,其实这样有时候就破坏了网络的真实拓扑结构,选择pin pair的时候就很难选中想要的结果。

这个是本来就可以显示的,但问题是小青鱼的是中间分叉出来那种,怎么去控制这些分支

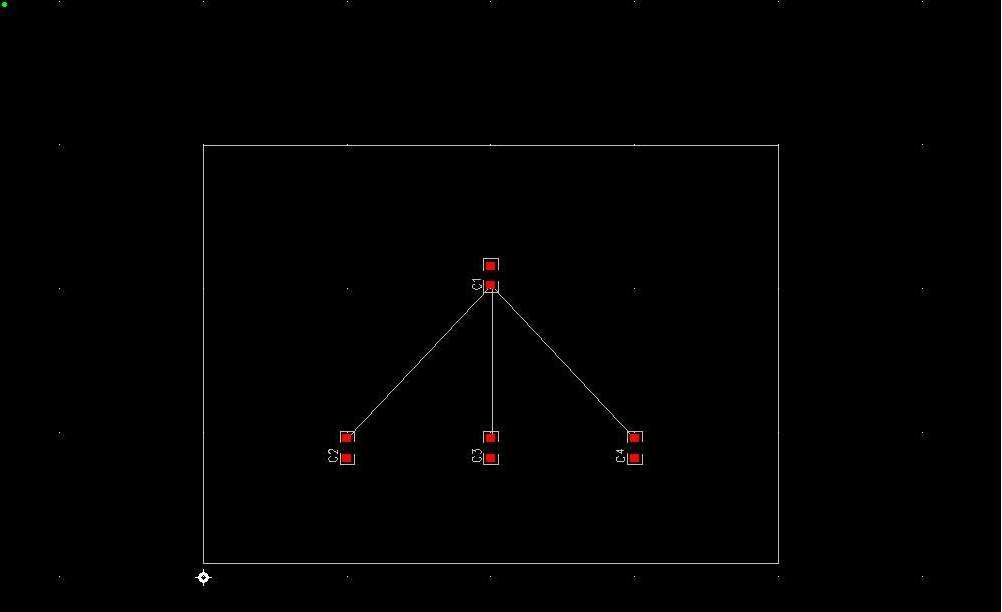

分叉可以通过拓扑结构来控制,但我们手工走线时很多都是默认为“最短”的形式。比如小编的这种走线拓扑形式,本来应该是“并联”的方式,即为小编pcb中的ab、ac、ad。



但是由于一般默认的是“最短”形式,所以在走线过程中拓扑结构就会发生变化。如下图所示,走线朝着最短的方向发展,于是就有了bc这个鼠线:

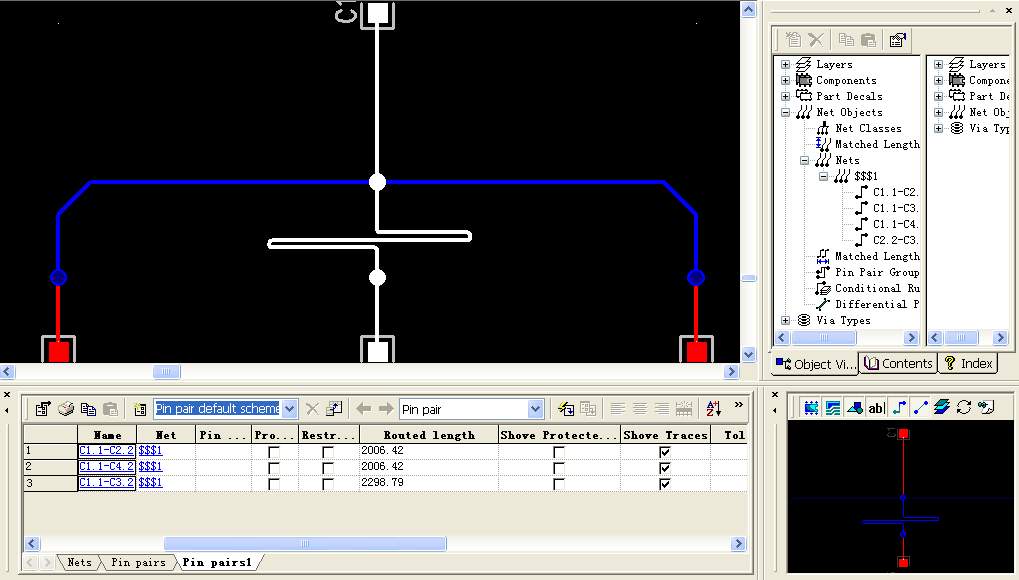

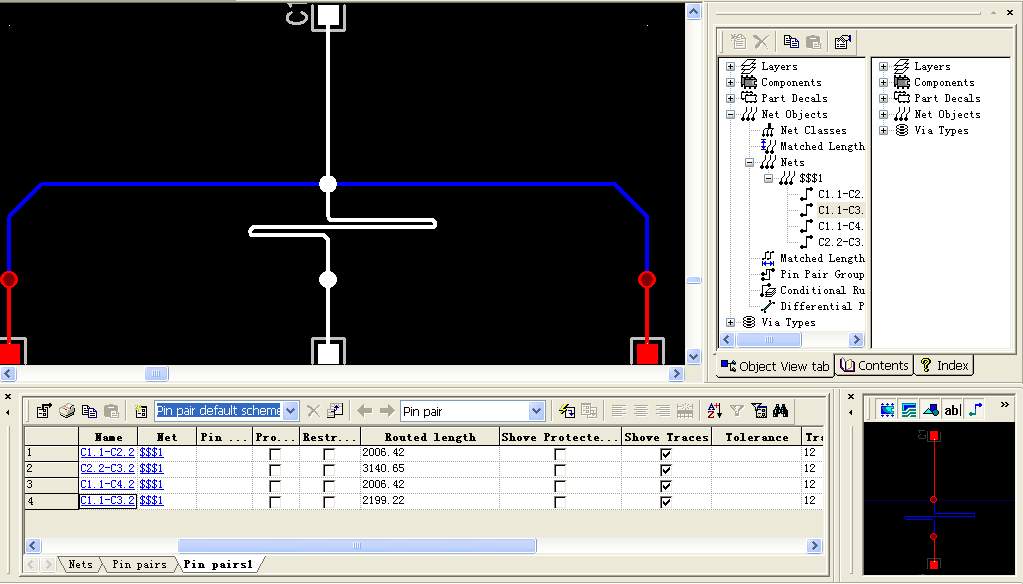

这样当我们把这个网络走完线后,就会出现小编所说的选择pin pair的时候就有选中bc的情况。但我们在pads router中就可以看到该网络中有四个pin pair对,ab、ac、ad加上bc。

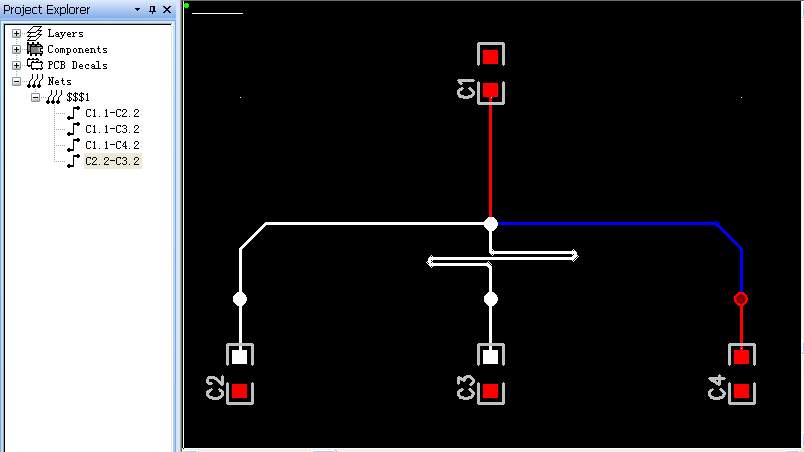

而如果用最新的PADS2005spac2的layout打开也可以看到四个pin pair对。


而如果在pcb中走线时,采用的是拓扑结构保护的情况,则不会出现多出一个bc的pin pair的情况。

晕死了!

我还是装PADS2005吧!

POWERPCB这个问题很困扰!

呵~~~昨天装上了PADS2005!发现POWERPCB的这个分段处理绕线功能!PADSROUTER里还是比较好做的!

那我也去弄2005

我叫Riochan,你找我吗?我的QQ号是:346242923。上班时间在线。早8点到晚6点。

真是可惜啊!我们上班时间不可以上QQ的!

这样连系起来是不是比较麻烦啊
