请教高手：这种形状的实心铜皮如何生成？

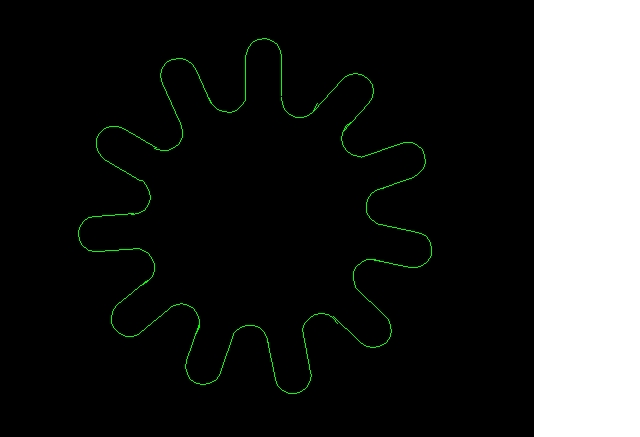

现需要生成如下形状的铜皮，请问如何生成?下图是我用2D线画的，可如何用copper 或 copper pour或 plane area画，因为这些都需要一次性不中断完成。而这种形状需要很多次来回调整。

请高手告知思路和步骤，谢谢！

要得到这样的形状，恐怕只有画好再调整了

要不就用其它软件画好转过来

铜皮也一样可以调整的，基本上你能用2D线画成这样，那画铜皮也没什么困难了。

只能一步一步画,没有其它方法.

多谢各位！画好再调整好象比较难。可选的操作比较少。最后我是一小块一小块的做，然后拷贝粘贴spin，move。铜皮和2d线还是不一样的，2d线可以一段一段的画，铜皮的边框就不能这样画。总之powerpcb作图方面好像不如其他软件。

将2D线全部框选，右键选scale,在scale输入1，convert to new 选copper或copper pour,选中delete orgin shape,OK！

多谢rdghx.你是真正的高手

确实是的，用AUTOCAD画好，转换为DXF文件，POWERPCB 调入，SCALE就行了。再奇怪的形状都行。

以下是引用yoyodw在2006-1-5 0:56:09的发言：
确实是的，用AUTOCAD画好，转换为DXF文件，POWERPCB 调入，SCALE就行了。再奇怪的形状都行。

可以把dxf文件scale成board outline吗

当然可以了

在autocad中画好，并且做成一个封闭曲线，这点很重要，否则后面不能变成copper．

再在pads中选中shape，鼠标右键，scale，copper就ok了．

交给我们来搞定,我们线路板厂可以用CAM软件做.

谢谢呀！今天又学了一招.听君一句话胜学10年PCB呀！

收获大大的

高手，学了一招。

真是多谢rdghx.！高手！受益了：）

我的怎麽沒有SCALE呀?我是POWERPCB3.0.

谢了
