如何在ORCAD转POWER PCB5.0时在网表中加入元件value

没有人知道啊,再顶一下

再顶一下

我也帮你顶以下,不过感觉不加VALUE也行吧,我看我们公司的扳子上就没有value,只要有元气件标号就行了

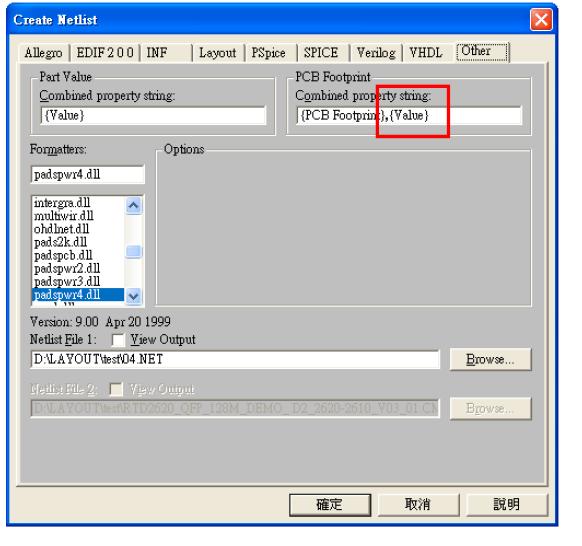

输出NET时,在{PCB Footprint}后面加上{Value}就可以了~

详细点说~

试过了好象不行啊

可以的,要注意中間有逗點.

又學了一招

感激不盡

方法不错,强顶

对头

好！

好！

但我还请问大家一下如何在pcb板上把那些value像文字面一样显示在板子上来呢?

那样焊接的时候方便查找嘛，麻烦大家指点一下，谢谢~~~~~

5楼说的那样只是把元件的value导出来,如果要在POWERPCB中能看到value,就像元件的REF.那样,首先得把Attribute下的颜色打开,(Setup -Display colors)再就是选中所以零件(如果你的电脑不是很牛,元件又比较多,你最好分几次来做这步),右键,Add New Label在弹出的对话框中的Attribute下选value,现在你应该就可以看到了,如果觉得碍眼,就把那颜色关掉就行了,下次要看,再打开颜色.

但是不行呀,转过去是多Vaule这一项,但是里面没有东西！(具体的数值)

例如:10K电阻

有Vaule这个Item,里面却没有多少K

请教如何解决?

为什么我从ORCAD转换到POWERPCB时都可以很正常转入进去，但我在ORCAD里不能创建网络表啊！就是进入上面那个对话框之后点确定之后就没有网络表输出，然后输出信息“One or more errors or warnings were encountered. do you wish to view the messages in the session log?"

可是我点确定进去看错误时，出来的是如下的信息：

==============================================PCBNavigator PADS .ECO to OrCAD .SWP Generator.PCBNavigator Copyright Precience, Inc.==============================================

********************************************************************************** Create Netlist*********************************************************************************Netlist Format: padspcb.dllDesign Name: D:\工作\7''广告机\7''ESS新.DSNERROR [NET0054] Part U10-1 of type NJM4558_0 is packaged incorrectly with parts of another type in the U10 package.ERROR [NET0011] Netlist failed or may be unusable.

我回到电路图确没有发现什么问题。

多谢指点！

谢谢

以下是引用leiyong_liu在2005-8-19 16:49:29的发言：

但是不行呀,转过去是多Vaule这一项,但是里面没有东西！(具体的数值)

例如:10K电阻

有Vaule这个Item,里面却没有多少K

请教如何解决?

因为有些人画原理图的时候不一定用Value这项,所以你想在PCB中看到每个元件值,就得设成跟原理图中是相同的项才可以看到的.

不错

ha ha 小弟问一下为什么要加value值啊
