PADS2005Spac2简单介绍

时间：10-02 整理：3721RD 点击：

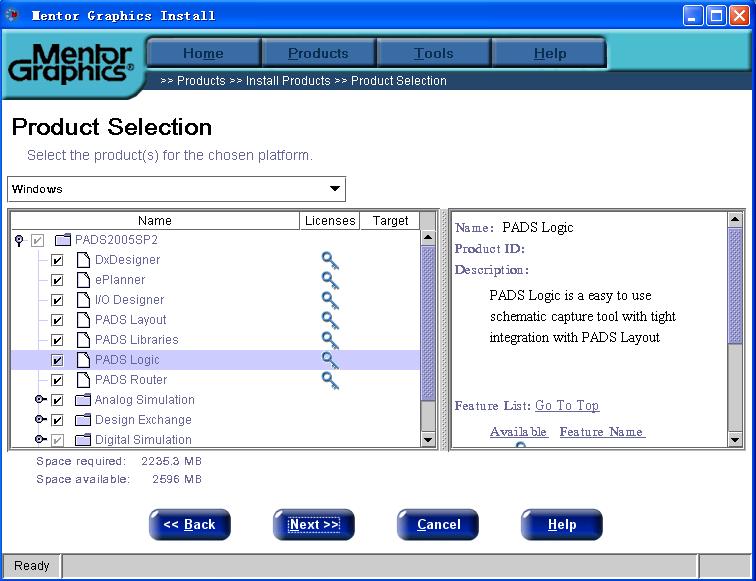

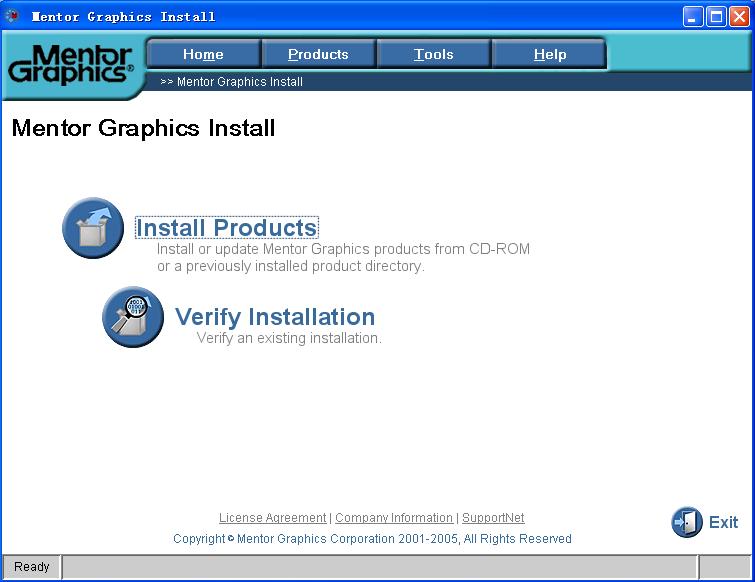

首先是安装界面的改变。与ePD的安装界面一样。其次是软件的集成度更大，这次PADS系列的工具软件全部集成到一个光盘上。

spac1与spac2在操作界面上的改变主要是spac2中多了三个边栏，Project Explorer,Output Window,Help Window。在Logic、Layout和Router中均添加了三个边栏，三个边栏可以打开关闭，可以自动显示隐藏。

Logic中的改变：

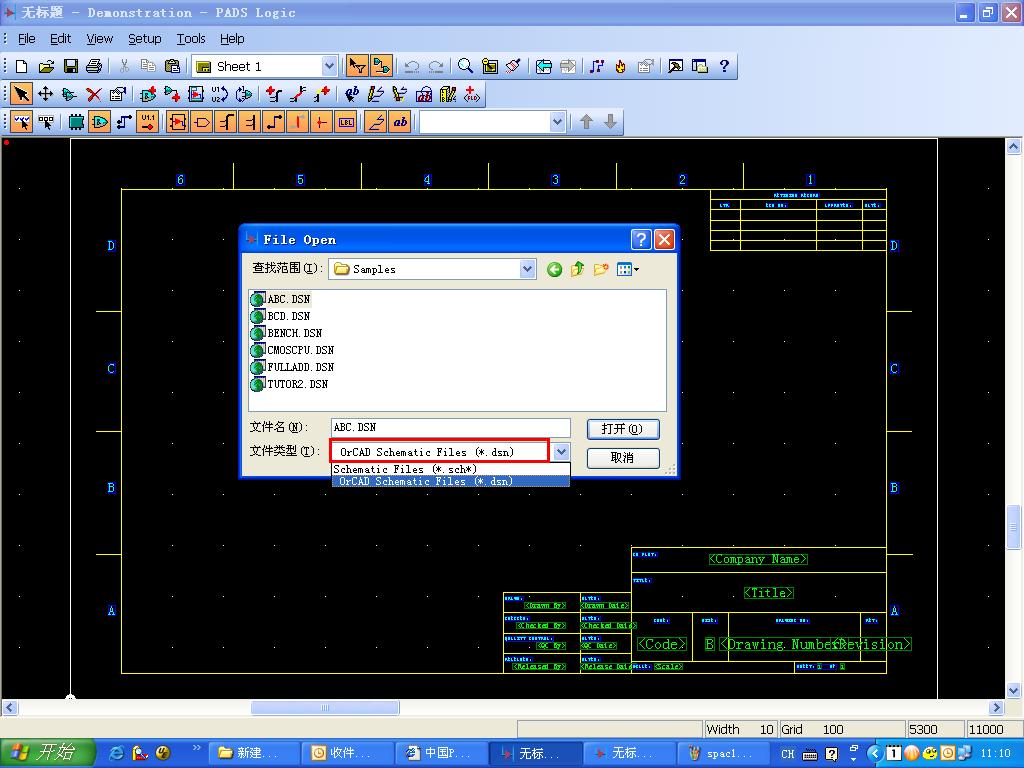

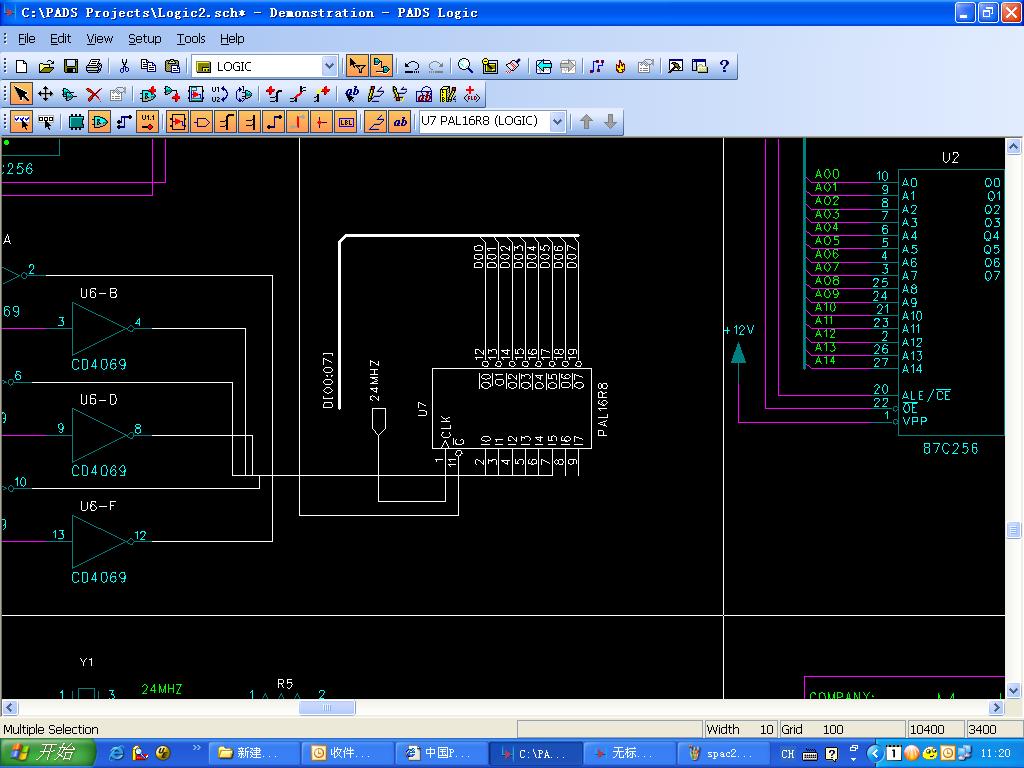

1，可以在原理图中直接打开Orcad的原理图：

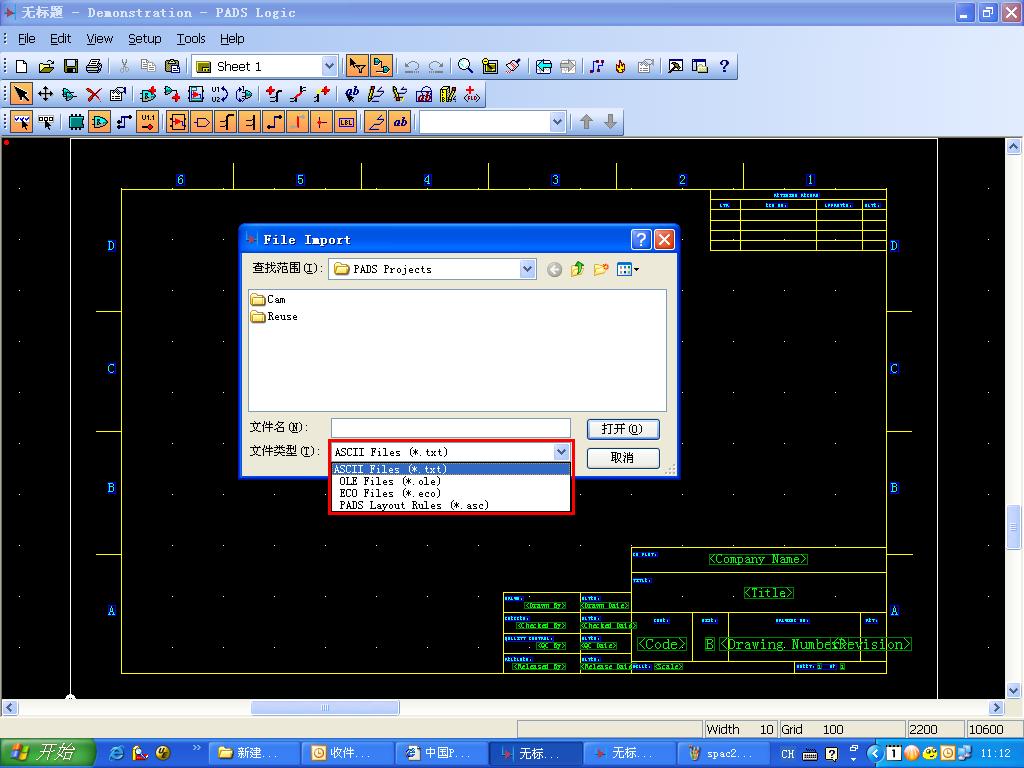

2，可以在原理图中导入eco文件，以前的版本中在tools中导入，这次改变更容易让操作者理解；还增加了直接导入rule的asc文件，使得规则的传递更灵活。

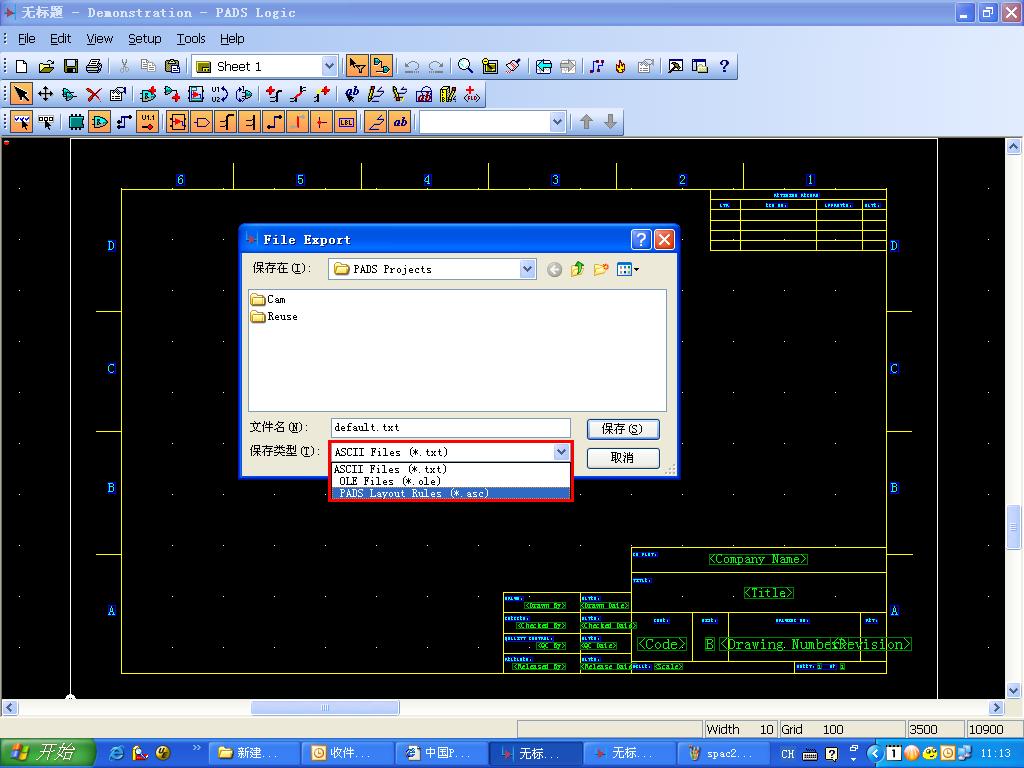

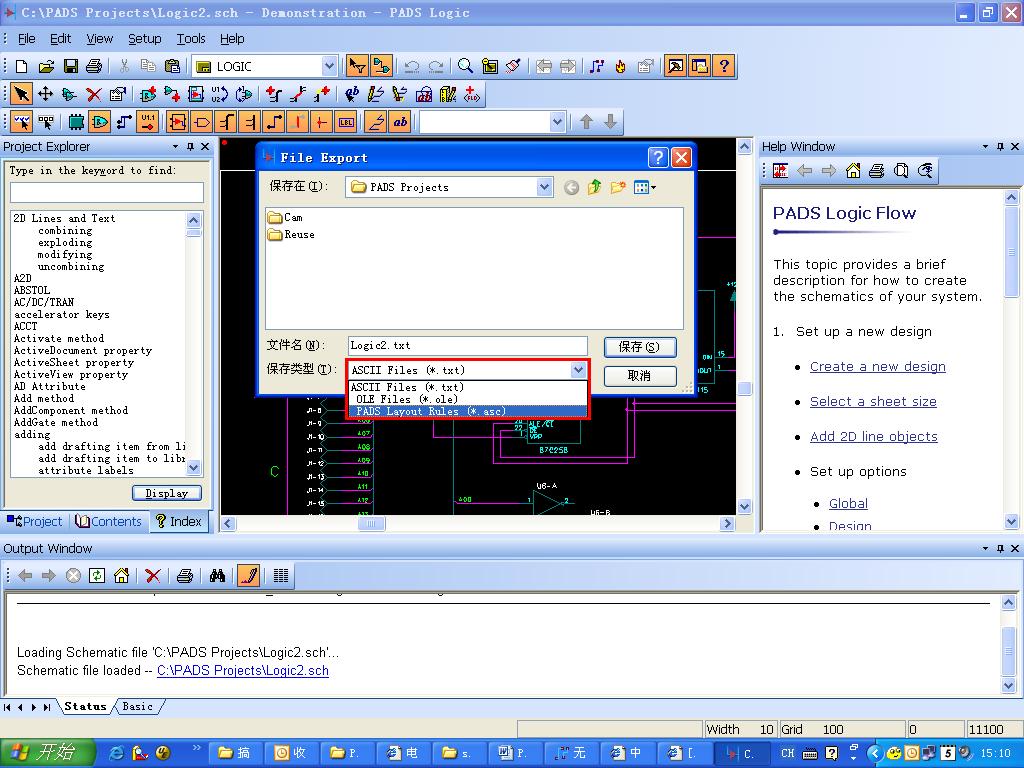

3，同样在export中也添加了导出rule的asc文件。

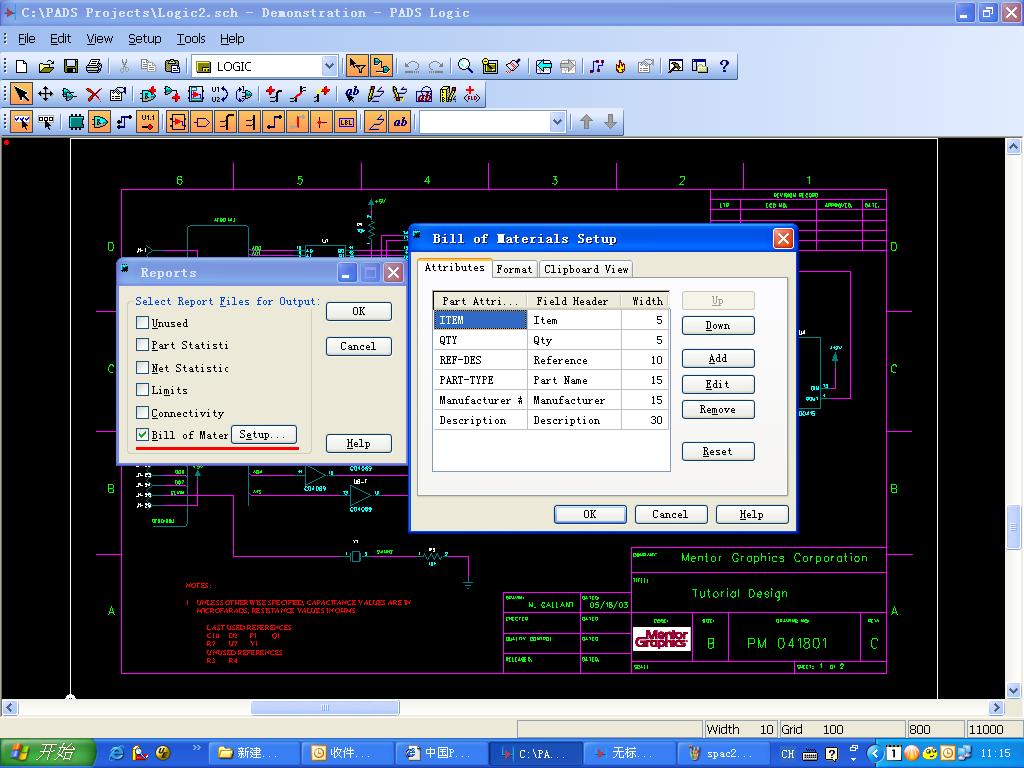

4，在2005和spac1中令人生厌的bom生产问题的bug在spac2中解决了。其实在2005和spac1版本中，如果是xp用户的话，在“控制面板”中“区域和语言”中把“高级”中的什么unicode匹配语言选用英语，也可以正常生成bom文件，不过这样会造成一些程序的界面中的文字变大难看，如果装英文操作系统就没有这些问题。

5，在spac2中可以对原理图中的元件和连线等进行group旋转，n年前powerpcb中就有的功能现在在logic中才有。

其他的菜单的名称也有一些改变，菜单也重新进行了一些规划。Mentor还没有正式release的PADS版本，找不到其他资料，Logic中的改变可能还有其他的地方吧！

PowerPCB中的改变：

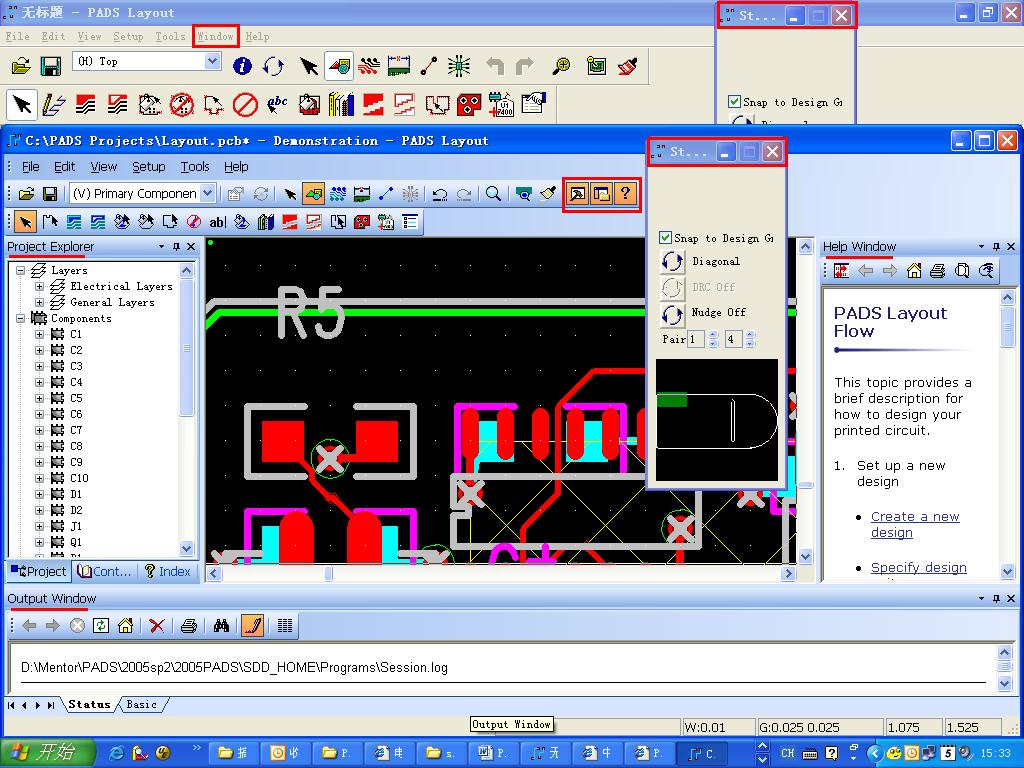

1，界面的改变，菜单栏更少了，连Window这个栏也去掉了，最直接的后果就是找不到status window这个比较好用的窗口了，因为以前的开关就在window这个菜单下。不过还好，可以通过快捷键把这个窗口打开，而且打开后窗口的颜色等设置与前一版本一致，没有任何改变，与spac2中的界面颜色设置不太相符。

2，这次工具栏上的图标改变比较大，和Router中日趋统一了，只是不知道PADS Layout和PADS Router是不是真的能够统一到一个界面环境中。

3，虽然Window这个菜单去掉了，但是spac2中实际还是在工具栏中增加了三个图标：Project Explorer,Output Window,Help Window。三个边栏同样也是可以打开关闭，可以自动显示隐藏等。
