POWERPCB过孔怎么样才能更改!

时间:10-02 整理:3721RD 点击:

POWERPCB过孔怎么样才能更改!

我想把一块板上的个别几个过孔改为直径大点的,可我一改整个板的过孔都改成一样大小啦!这是怎么回事呀!怎么样才能改成几种不同的孔径!请各位讲解下!

多谢!

首先选择你要更改的VIA,

然后按快捷键Ctrl+Q

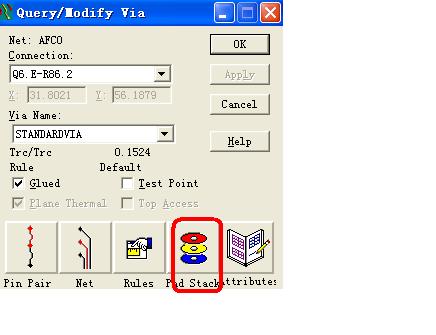

点选Pad Stack,如下图:

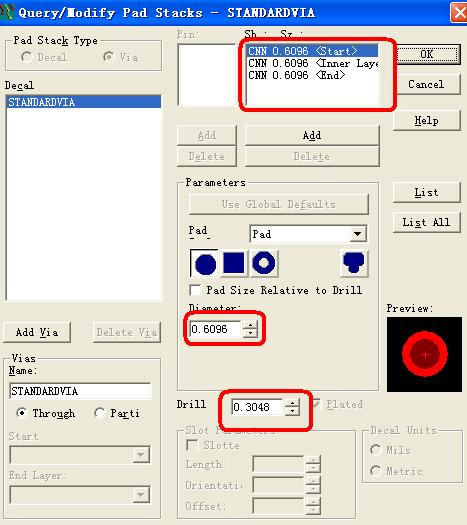

然后想怎么改就怎么改:

楼上的不对吧,按你那样改的话都会改成一样的了

不好意思,没有看清楚。

需要先建立一种VIA。然后在放置VIA 输入V选择就OK了

先在过孔中建立你需要的过孔大少,添加进去,选择就可以了。

谢谢以上小编的回复!

建立好后,一改还是全部改成一样啦呀!

请指教怎么样才能在一块板上同时出现几种不同也径的过孔!

请指教!

请问怎么样能建立过孔!

再增加一种过孔:VIA2,

然后选中的你要改的那个VIA,

Ctrl+Q,在VIA NAME下拉栏中选刚刚建立的那个VIA:VIA2

在那个下面加呀!

我都不知在那个菜单下加!

知道啦!多谢楼上兄弟!

小编真是会瞎搞,我都听懂了。
