请教各位,这一手是怎么玩出来的.

时间:10-02 整理:3721RD 点击:

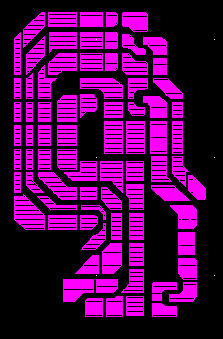

防绿油层上铜箔一块块的是不是用铺铜的,我铺的是连在一起的,而上图铺的是断开的.请教各位是怎样做的.谢过.

请各位帮忙指点一下.小弟正学习中.

不会这么奇怪吧?我也想见识见识,发上来大家共同研究好吗?

不好意思,这个文档是客人提供的.

感觉有避开,不过不看文档也找不出来个究竟

完全是断开的,有图为证.原稿不能发出来,圈子太小,怕被炒!

开关电源里常这样用。我都是一点点涂的。

不知道别人是否有简便方法

我打开看属性也是一个一个地铺铜上去的. Protel 里面可以选择各种的铺铜方式, PADS 里是不是不行呢,要一个个地加.

没想到还可以这样玩,工作与艺术相结合啊。强!也想学学。

也能這樣啊,算是做絕了

大侠,厉害!

这个应该可以画上几行,几列禁止铺铜是可以做到的吧

这个应该可以画上几行,几列禁止铺铜是可以做到的吧------------------

能不能再具体一点呢,让大伙都学学,

如果一个个地画,我也可以画出来,我是想问有没有一次就搞定的招啊

呵呵,没试过,关注中

果然是強手啊!  玩成這個樣子,  呵呵!    13樓說的有點道理,

电源板铜皮上加锡

请各位先别慌是怎么做出来的,先搞清楚这样做有什么好处?

在protel里就是一个一个涂的

以前做电源画这个最无聊了

ProteL一个板上可不可以做多次铺铜呀?

就是一小块一小块铺。可以吗!

过孔你设置好了吗?先到SETUP /PAD STACKS里面看看

中间绕开即可

高手,正在学习中

估计是做了很多长条的CPOOER CUTOUT 然后结合后灌水

可先铺铜再用二维线画出露铜区即可出上图效果。主要用来增加铜泊厚度。

呵呵!你把你的原图在POWER PCB中打开看下,然后放大看下,是否还是那样一块一块的,

工也没见过!

我看象是显示器分辨率的问题

qsh6666所说

把图放大一下看看有没有这样的情况

图没看出来个究竟,粉色以外是阻焊层吗?阻焊为什么要断开?有什么目的吗?

为何开关电源里常这样用?
