请问在pads里，原理图中画门电路的时候，如何像protel中一样把几个元件封装合为一个

是没人知道怎么做，还是不愿意回答我啊?怎么没人回啊?

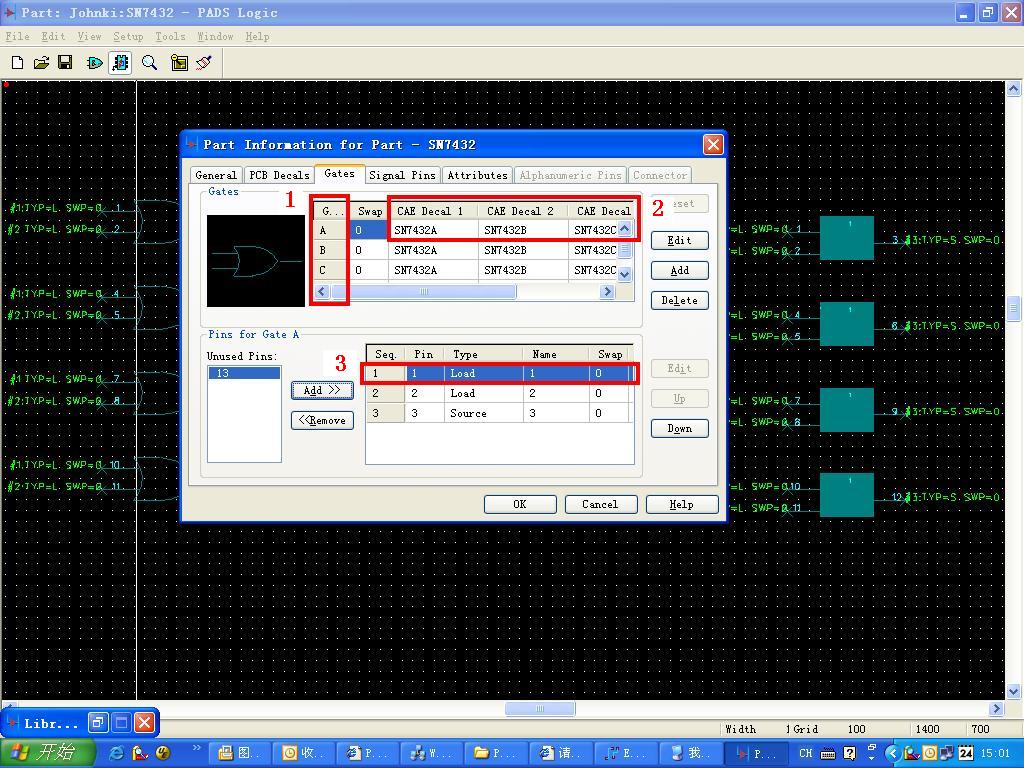

如上图所示：

1：A B C就是你所说的门，一个逻辑芯片由几个门电路组成的，A B C ……就是那些门电路。

2：此处即是每一个门电路在原理图中的表示符号，Logic中支持每个门电路可以对应4个表示符号。

3：此处即是每一个门电路对应的芯片的具体管脚，此处只圈了一个管脚。

谢谢楼上的，请问如果一个400脚的BGA封装，如果用4个100脚的元件封装合成也是这么做吗?

又没人回答我问题了?
