（开箱）第一次与Xilinx FPGA的接触

7A50T开发板试用报告之开箱

这是我第一次接触Xilinx的板卡和软件，显得诚惶诚恐，各种新概念迎面扑来，非常担心力所不逮。然而为了感谢电子发烧友论坛，感谢Xilinx，感谢安富利公司对我的信任，我将迎难而上，一点一滴的通过本板卡学习Xilinx最新的A7系列器件和板卡的使用。

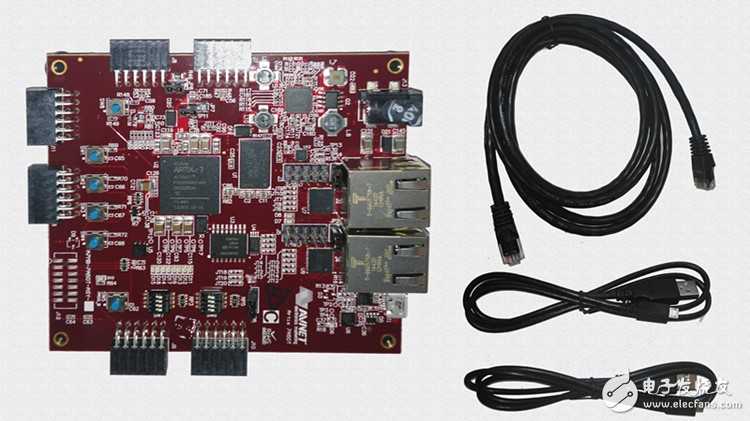

收到的7A50T开发板，全部内容如下所示：

包含的组件主要有：

7A50T主板一块

RJ45网线  一根

Micro USB数据线两根

宣传彩页和使用说明 3张

各个配件作用：

     RJ45网线，用于以太网通信的调试，一根网线可以测试一个网口与PC主机的数据传输，或者两个网口（下图位置3和位置4）间的数据回环传输。

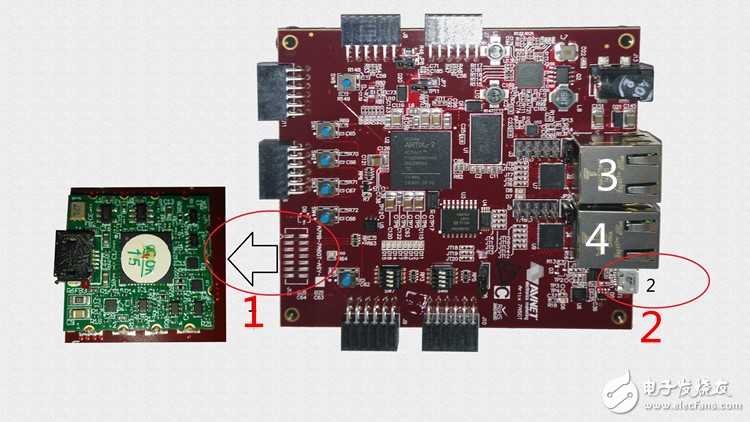

两根Micro USB数据线，一根用于连接Xilinx USB Cable（下载和调试工具）和计算机（接口位于下图位置1），一根用于连接UART转串口电路和计算机（接口位于下图位置2）。Xilinx USB Cable在板卡背面以模块的形式存在。

7A50T开发板各个接口一览

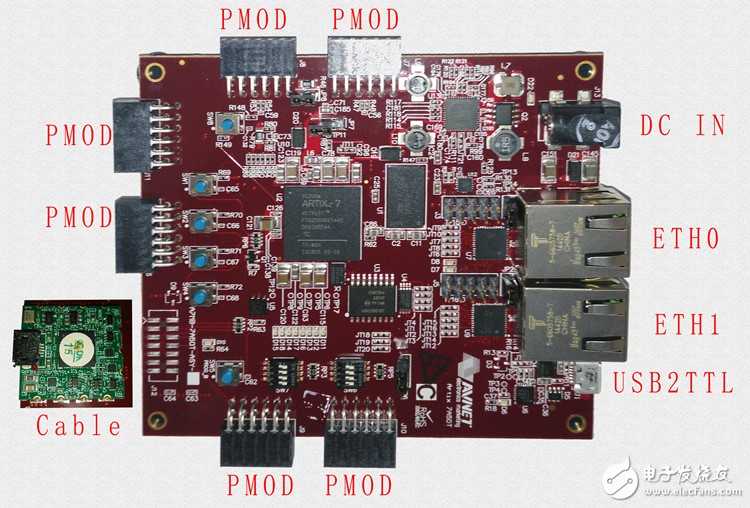

7A50T板卡提供的接口非常的丰富，除了上述提到的网口、下载调试口和USB转TTL接口，还包含了很多的接口，下面用一张图展示A7 50T板卡的各个接口及功能。

之前一直是学习和使用Altera的板卡，第一次接触Xilinx的板卡，发现无论是德致伦的，还是安富利，还是很多民间板卡商提供的板卡，都有很多这样标准的接口，属于Xilinx开发板的一个业界标准接口吧。这样，就可以实现很多扩展模块的无缝兼容，那么这个接口的信号和电源是怎么分布的，查询原理图可知：

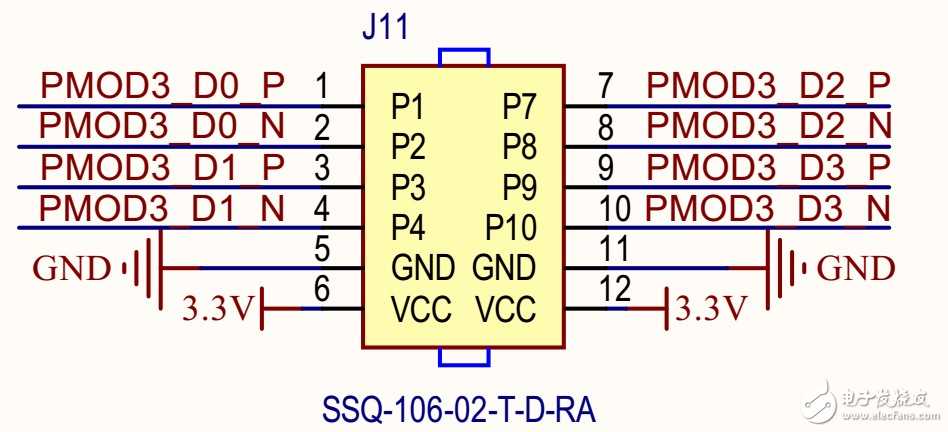

每个PMOD有8根信号线和4根电源线，每个接口都能够提供一组3.3V的电源输出，这样就能够外接很多扩展模块了。不过8根数据线，对于很多扩展模块还是不够的。例如一个8位的高速ADC卡，最少需要9个信号线（D0~D7、CLK），所以，可以使用两个PMOD接口来接一个模块，而A7 50T板卡也正是考虑到了这一点，让PMOD接口每两个一组，而且两个PMOD接口间保证相同的距离，这样就能无缝的兼容各个标准扩展模块了。某宝一搜索，大把的扩展模块。

最近每天忙着编写本人的第一本书籍，因此时间比较紧，今天收到7A50T板卡非常的激动，先对收到的板卡从整体上进行了一个学习和分析。仅仅浅尝辄止到接口，还未开始研究板卡的电路，下一篇，将对本板卡的各个电路功能进行学习。

小梅哥

2016年10月22日星期六于成都市电子科技大学
