第十篇?关于设备驱动模型platform设备驱动示例

前些天，把案件驱动改成了input子系统，今天学习下platform子系统。
在linux2.6以后的设备驱动模型中，需关心总线、设备和驱动这3个实体。
1.总线：总线将设备和驱动绑定。在系统通过某一总线每注册一个设备的时候，会寻找与之匹配的驱动。同样，在系统每注册一个驱动的时候，会寻找与之匹配的设备，而匹配由总线完成。
总线中重要的结构体是：这个一般不需要我们来操作，系统会把需要的总线初始化好。

1. struct bus_type {

2. .

3. .

4. const char                *name;

5. .

6. .

7. }

复制代码

2.设备：就是要操作的硬件的描述。

重要的结构体：

1. struct device {

2. .

3. .

4. struct bus_type        *bus;                /* type of bus device is on */

5. struct device_driver *driver;        /* which driver has allocated this

6.                                            device */

7. void                *platform_data;        /* Platform specific data, device

8.                                            core doesn't touch it */

9. .

10. .

11.

12. }

复制代码

对应的注册和卸载函数:

1. device_register(struct device * dev)

2. device_unregister(struct device * dev)

复制代码

3.设备驱动：具体操作硬件的操作函数。

1. struct device_driver {

2. .

3. .

4. const char                *name;

5. struct bus_type                *bus;

6. int (*probe) (struct device *dev);

7. int (*remove) (struct device *dev);

8. .

9. .

10. }

复制代码

对应的注册和卸载函数：

1. driver_register(struct device_driver * drv)

2. driver_unregister(struct device_driver * drv)

复制代码

-------------------------------------------------------------------------------------------------
本次设计到的platform总线，类似于继承了上述的设备和设备驱动。
在设备层对应的重要的数据结构为（我直接实例化了这个数据结构的重要成员变量）：

1. struct  platform_device pt_platform_dev =

2. {

3.         .name = "pt2262",

4.         .resource = pt2262_resource,

5.         .num_resources = ARRAY_SIZE(pt2262_resource),

6.         .dev =

7.         {

8.                 .platform_data = pt2262_devs,

9.                 .release = pt2262_release,

10.         }

11. };

复制代码

对应的注册和注销函数

1. platform_driver_unregister(&pt_platform_drv);

2. platform_device_unregister(&pt_platform_dev);

复制代码

在设备驱动层对应的重要的数据结构为（我也直接实例化了这个数据结构的重要成员变量）：

1. struct platform_driver pt_platform_drv =

2. {

3.         .driver =

4.         {

5.                 .name = "pt2262",

6.                 .owner = THIS_MODULE,

7.         },

8.         .probe = pt_probe,

9.         .remove = pt_remove,

10. };

复制代码

对应的注册和注销函数

1. ret = platform_driver_register(&pt_platform_drv);

2. platform_driver_unregister(&pt_platform_drv);

复制代码

以上关于platform部分，我都是从我的代码中直接复制下来的。
完整的代码如下：

1. #include

2. #include

3. #include

4. #include

5. #include

6. #include

7. #include

8.

9. #include "pt2262.h"

10.

11. const int gpio_num[4]={49,60,51,50};

12.

13. MODULE_LICENSE("GPL");

14.

15. struct resource pt2262_resource[]=

16. {

17.         {

18.                 .flags = IORESOURCE_IRQ,

19.         },

20.         {

21.                 .flags = IORESOURCE_IRQ,

22.         },

23.         {

24.                 .flags = IORESOURCE_IRQ,

25.         },

26.         {

27. //                .start = gpio_to_irq(gpio_num[3]),

28. //                .end = gpio_to_irq(gpio_num[3]),

29.                 .flags = IORESOURCE_IRQ,

30.         }

31. };

32.

33. struct pt2262_dev pt2262_devs[] =

34. {

35.         {

36.                 .desc = "A",

37.                 .gpio = 49,

38.                 .code = KEY_A,

39.         },

40.         {

41.                 .desc = "B",

42.                 .gpio = 60,

43.                 .code = KEY_B,

44.         },

45.         {

46.                 .desc = "C",

47.                 .gpio = 51,

48.                 .code = KEY_C,

49.         },

50.         {

51.                 .desc = "D",

52.                 .gpio = 50,

53.                 .code = KEY_D,

54.         }

55.

56. };

57.

58. void        pt2262_release(struct device *dev)

59. {

60.         printk(KERN_INFO "pt2262 release func.\n");

61. }

62.

63. struct  platform_device pt_platform_dev =

64. {

65.         .name = "pt2262",

66.         .resource = pt2262_resource,

67.         .num_resources = ARRAY_SIZE(pt2262_resource),

68.         .dev =

69.         {

70.                 .platform_data = pt2262_devs,

71.                 .release = pt2262_release,

72.         }

73. };

74.

75. irqreturn_t pt_irq_handler(int irq, void *pdev)

76. {

77.         struct pt2262_dev * pt2262_devp = (struct pt2262_dev*)pdev;

78.         int i;

79.         for(i=0; i desc ,pt2262_devs[i].desc))

80.                 {

81.                         printk(KERN_INFO "pt2262's code is %d\tdesc is %s\ti is %d.\n", pt2262_devp->code, pt2262_devp->desc, i);

82.                         break;

83.                 }

84.                 continue;

85.         }

86.         return IRQ_HANDLED;

87. }

88.

89. int pt_probe(struct platform_device *plat_pdev)

90. {

91.         int i,j,ret;

92.         char buf[16];

93.         struct pt2262_dev* pt2262_pdev_tmp = plat_pdev->dev.platform_data;

94.         for(i=0; i num_resources; i++)

95.         {

96.                 //j = plat_pdev->dev.platform_data

97.                 j = pt2262_pdev_tmp[i].gpio;

98.                 sprintf(buf, "pt_gpio_%d", j);

99.                 ret = gpio_request(j, buf);

100.                 if(ret resource)+i)->start = gpio_to_irq(j);

101.                 ((plat_pdev->resource)+i)->end = gpio_to_irq(j);

102.                 ret = request_irq(((plat_pdev->resource)+i)->start,pt_irq_handler,IRQF_TRIGGER_RISING|IRQF_TRIGGER_FALLING,"pt_irq_handler", pt2262_pdev_tmp+i);

103.                 if(ret num_resources);

104.         return ret;

105. fail:

106.         printk(KERN_ERR "failed to request %s\n",buf);

107.         return ret;

108. fail2:

109.         printk(KERN_ERR "failed to request irq %s\n",buf);

110.         return ret;

111. }

112.

113. int pt_remove(struct platform_device *plat_pdev)

114. {

115.         int i;

116.         struct pt2262_dev* pt2262_pdev_tmp = plat_pdev->dev.platform_data;

117.         printk("pt_remove goodbye.\n");

118.         for(i=0; i num_resources; i++)

119.         {

120.                 free_irq(plat_pdev->resource[i].start, pt2262_pdev_tmp+i);

121.                 gpio_free((pt2262_pdev_tmp+i)->gpio);

122.         }

123.         return 0;

124. }

125.

126.

127. struct platform_driver pt_platform_drv =

128. {

129.         .driver =

130.         {

131.                 .name = "pt2262",

132.                 .owner = THIS_MODULE,

133.         },

134.         .probe = pt_probe,

135.         .remove = pt_remove,

136. };

137.

138. int __init pt_init(void)

139. {

140.         int ret;

141.         ret = platform_device_register(&pt_platform_dev);

142.         ret = platform_driver_register(&pt_platform_drv);

143.         return ret;

144. }

145. module_init(pt_init);

146.

147. void __exit pt_exit(void)

148. {

149.         platform_driver_unregister(&pt_platform_drv);

150.         platform_device_unregister(&pt_platform_dev);

151. }

152. module_exit(pt_exit);


复制代码

还有一个头文件pt2262.h：

1. #ifndef __PT2262_H__

2. #define __PT2262_H__

3.

4. struct pt2262_dev

5. {

6.         char desc[8];

7.         int gpio;

8.         int code;

9. };

10.

11. #endif


复制代码

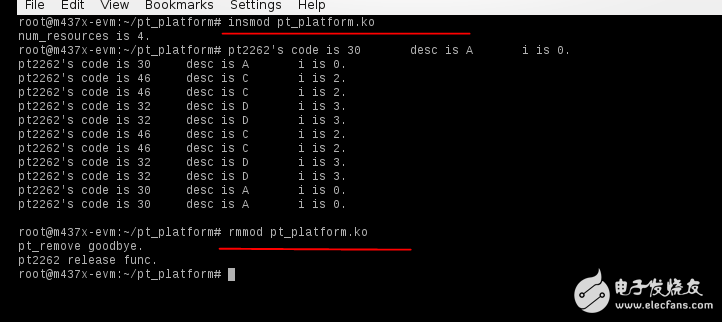

安装之后的效果如下图：
在/sys/bus/platform/drivers目录下多出来pt2262这一项。
