最近被要求画一个xilinx公司的FPGA系统板，在画SPI配置电路不知道PROG_B引脚应该怎么接。

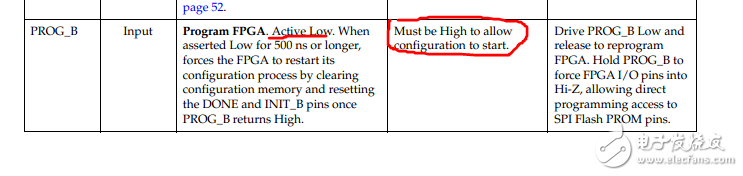

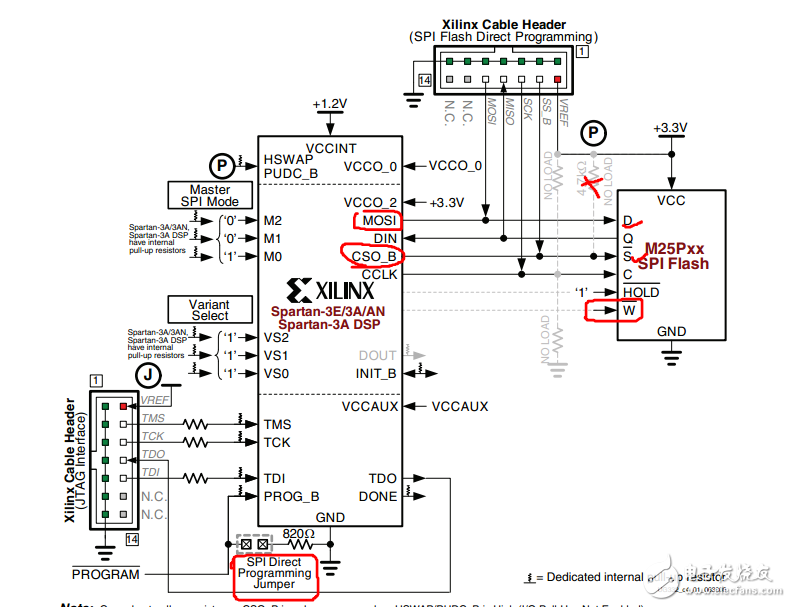

芯片是Spartan-3AN系列的，芯片资料上的配置电路如下图所示，在PROG_B引脚上有一个跳线“SPI Direct Programming Jumper"，SPI直接编程跳线，我理解的意思是在使用SPI配置方式的时候是需要接上的，接上后PROG_B引脚被拉低了。但是在手册后面的引脚介绍中，第二栏中显示的是“During Configuration"是必须要拉高才能开始配置。那么在选择SPI配置的时候，PROG_B引脚到底是高是低?是高的话，为什么有一个Jumper出来?求大神指教！

接一个上拉电阻就可以了，如果想观察信号的电平变化，可以在接一个LED灯显示。
