拼板总结

• 拼板主要有以下几类


按分板方式：桥连、桥连+邮票孔、桥连+V-CUT、桥连邮票孔+V-CUT、V-CUT

按连接方式：顺拼、旋转拼、阴阳拼、旋转+阴阳拼、多种板混合拼板。

按板的种类：单板拼板 多种板拼板

生产方面还有pnl拼板（主要考虑板材利用率） 金手指拼板（主要考虑引线） 光电板拼板（主要考虑焊接和手指）

特殊板材拼板 薄板拼板 超长板拼板 机械盲埋孔拼板 。等等，本贴我们主要是讲单板的拼板。

• 拼板终极目的:
  1，方便打板生产，提高效率
  2，方便smt焊接，提高效率




明天拍个实物板给你看下

“熟读唐诗三百首，不会吟诗也会吟”。先放些拼板的图片给大家看看，熟悉下常见的拼板样式，自然而然的就会拼板了。

感兴趣，期待接下来的内容。

谢谢关注 还有什么感兴趣?

继续，坐等学习
除了硬板，还请小编讲下软板拼板的种类及注意事项，感谢

好的 刚软拼板也差不多类似方法
实际上很多客户都不拼 用治具焊接 主要是拼板麻烦

个人比较偏好邮票孔

如单板外形相似，规则，需要标示拼板方向，避免工厂端询问。

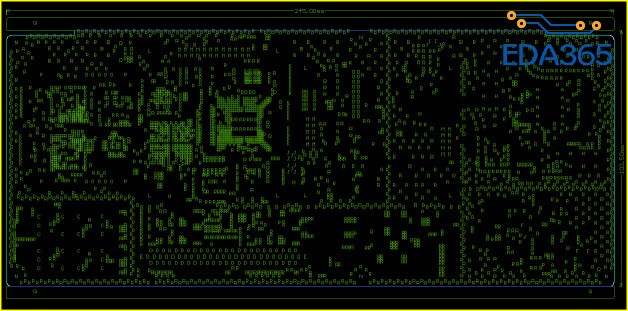

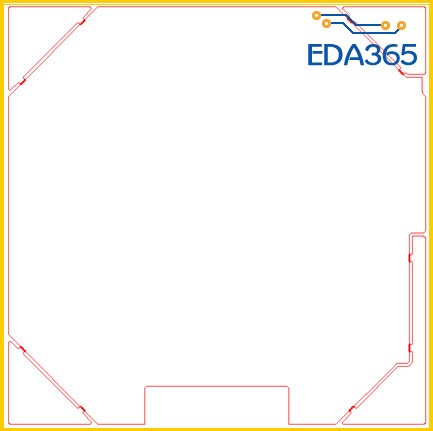

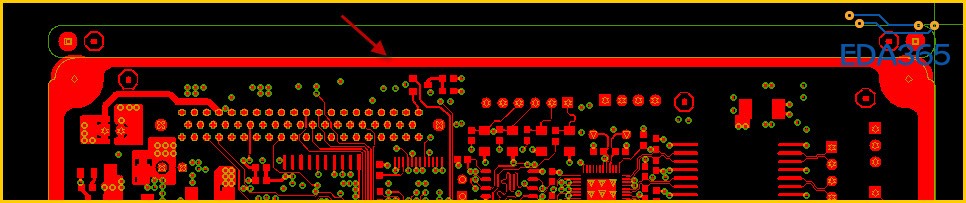

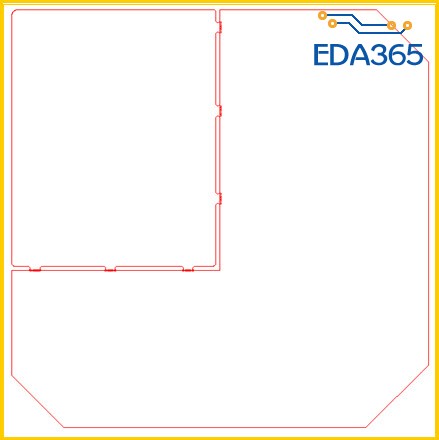

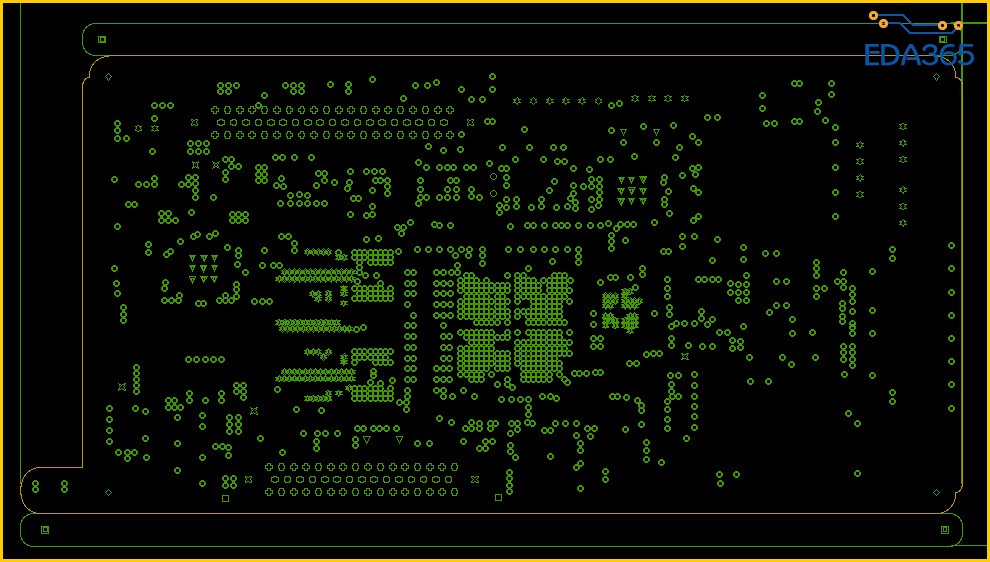

LZ，有两个图片的V切，是跳刀V吗，好像进了单元内了，如果跳刀V，可能跳刀距不足吧。

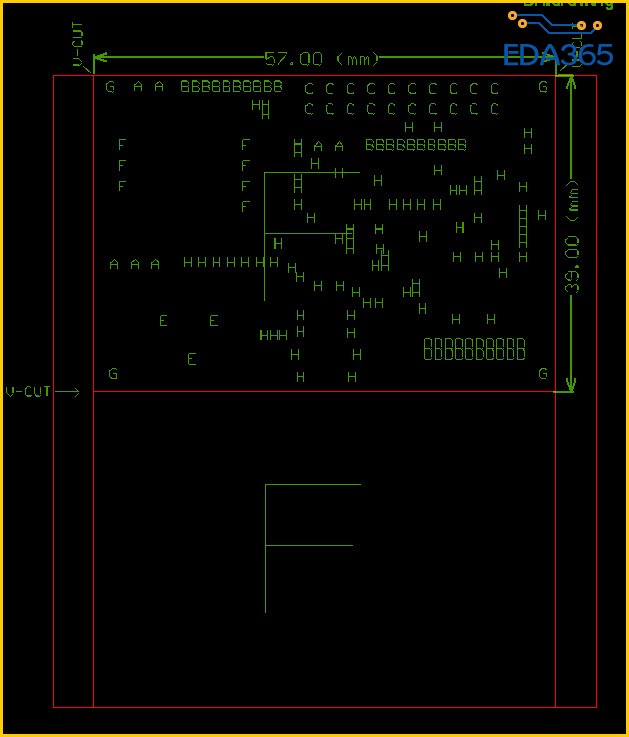

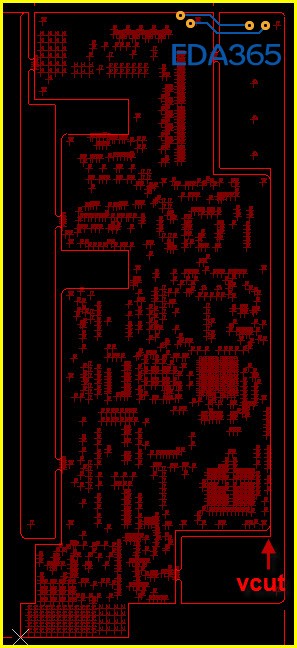

只有第一张图是跳刀V 间距足够了 看来朋友内行呀
