我在这里说下JLC,客服更垃+圾

时间:10-02 整理:3721RD 点击:

原帖发在阿莫论坛,原因是哪里有JLC的专门板块,有专门人负责,结果发帖十几分钟被封了,原因不用解释可以想明白.
前几天在JLC打样了一款PCB,做的不错,发现一些自己的一些问题就重新打样一次,今天早上收到快递,打开后发现诸如丝印不清楚,移位,喷锡不均匀,不平整,焊盘明显比上次小,这些影响不大,就不在一一上图,关键是MSOP10封装得IC,本来元件就比较小,不好焊接,结果检查发现所有板子IC5脚明显比其它脚偏细,更严重的是IC引脚还用刀割,就是这品质吗,还说全部测试合格,具体还是看图(注:引脚宽度0.27mm,间距0.23mm,10mil左右)

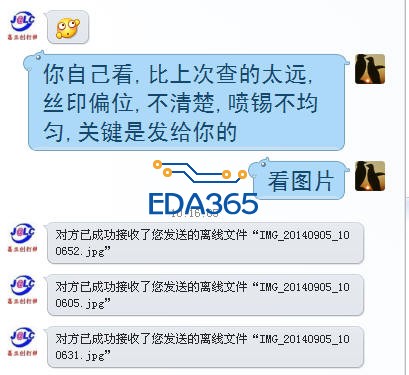

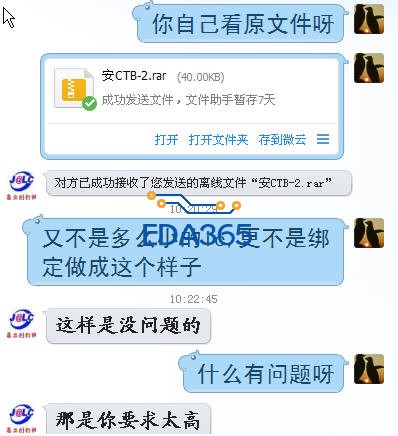

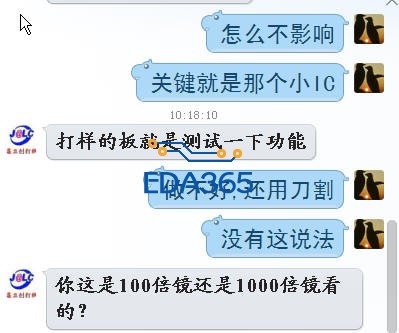

不是说JLC没有能力做这块板子,也不是说JLC做不了这么小间距,因为上次做的很好,可是客服向王八就说不是问题,样板就是这样,看截图吧




小厂的东西卖点就是便宜,至于质量,只能说一分钱一分货。

便宜嘛  工艺要求高的就不要在他们那做了 一般都是 超级超级没水平的板子  才在他们那做

便宜没好货~
