cadences PCB设计基础学习,疑问汇总(求答案)漫漫苦逼求学路~

时间:10-02 整理:3721RD 点击:

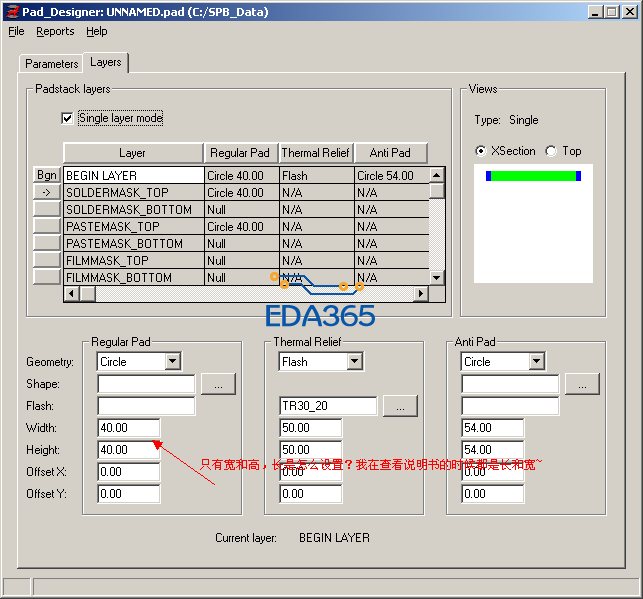

1、PCB在设计过程中我如何增加所设计的焊盘,例如:我要设置一个0603的电阻,那么我设置rect焊盘,图1,我该怎么设置?一般要增加几个mil才可以?
2、antipad隔离焊盘,主要应用是哪一些,还有热风焊盘,我看书上介绍:是在规则焊盘和阻焊层下面~这是一个花形焊盘,难道主要用在连接中间层与底层?那么我使用过孔就行了嘛~
3、钻孔是不是和过孔的区别?是不是钻孔就是过孔?只不过钻孔是过孔中的一部分?
4、正片和负片需要设置吗?在哪里设置?貌似说新手刚入门都不要考虑负片~
5、图二,我想要测量一个东西,如何进行操作
6、图3图4上面一些设置,求答案~





3、已自行解决,过孔分两个部分,由钻孔和焊盘等组成的~

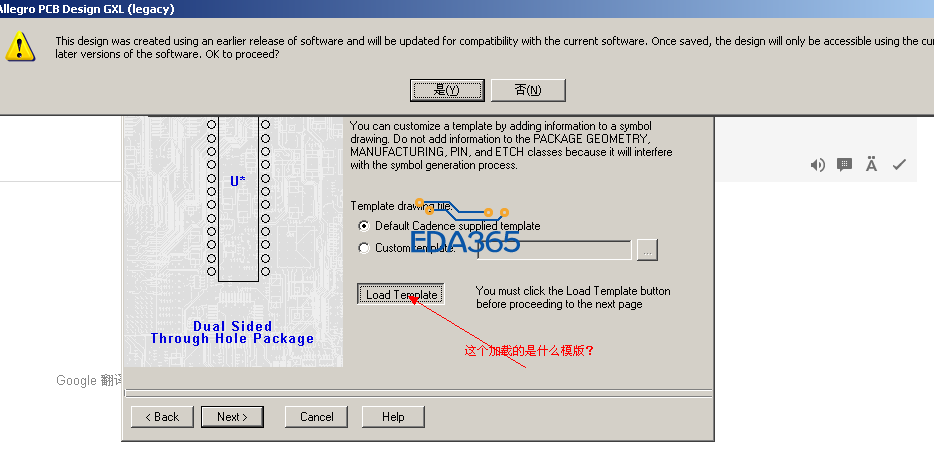

图3已自行解决`图3是加载系统模版~。

推荐你去看下于博士的cadence视频教程和入门的cadence书籍

1.贴片焊盘是不需要制作热风焊盘的,制作在top层,包括solder和paster,这里的宽和高就是书上写的宽和长;
2.查看焊盘的话,点击焊盘,再点击量尺寸的左边第二个图标;

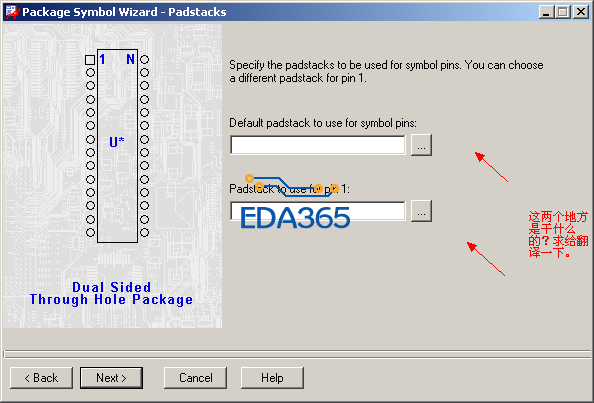

3.图4是要你给出需要制作封装所需要的焊盘路径和第一个焊盘是什么;
4.按照向导制作封装没有做过,都是自己制作自己需要的;
5.正负片是在叠层里面设置,一般内层电源层和地层设置成负片,
负片:指一块区域,在计算机和胶片中看来是透明的地方代表物质(如铜箔,阻焊).负片主要用于内层,当有大面积的敷铜时,使用正片将产生非常大的数据,导致无法光绘,因此采用负片.,
正片与负片相反.

首先感谢您的回复,我是观看过一些资料,和买了两本价绍cadence的书~但由于我没有进做过类似的工作,所以有些资料理解不太透,而且限于我个人英语水平超差~..于博士的资料我还没有看~我看的是EDA中国上的教程和cadence书上附带的CD,但上面大都在讲如何使用,基础的详解都没有说~

万分感谢,一开始是什么都不懂,会了之后懂一一些,慢慢了解了。
