CAM350孔径孔位层改为钻带层时无法分别为镀通孔和非镀通孔选择属性

时间:10-02 整理:3721RD 点击:

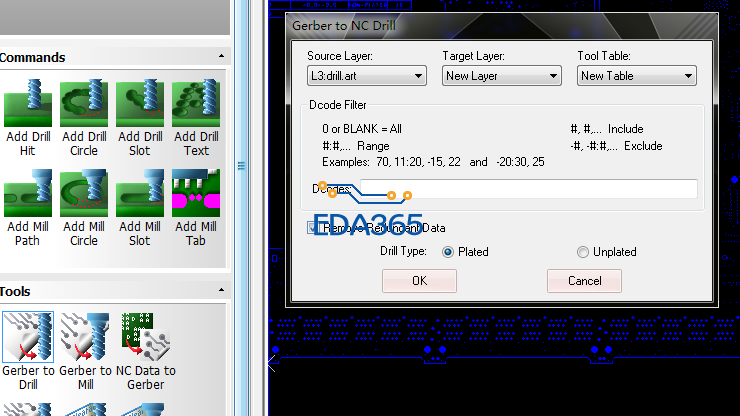

大家有碰到这种情况么?使用CAM350制作钻带文件时,会将所有的孔径全设为镀通孔或者非镀通孔。
我知道中间有个Dcode筛选功能,问题是需要变为镀通孔和非镀通孔的孔径尺寸可能有重复,这样的话筛选也无法完全使其中一种不选择.
不知道大家怎么处理这类问题?难不成得修改两次,再进行层间合并?请大家支招,谢谢.

孔径孔位图转钻带时如何分开PTH和NPTH


我也想知道,帮顶。
不过我一般只出数据文件,其他的交给板厂搞,搞不来呀。

呵呵,大牛们都太忙,顾及不到这种简单的问题呢
