关于PCB板PP片选择的问题

请教大家一个问题，在PP片（PrePreg）各种厚度中：

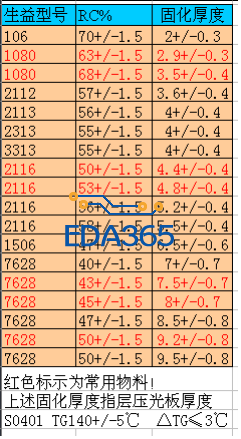

1.如图1，2116，有50±1.5/4.4±0.4与53±1.5/4.8±0.4两种，为什么要有这两种细分，又为什么型号是一样的?
2.如图1，2313与3313都是55±1.5/4±0.4的规格，为什么又有两种不同的型号?
3.如图1，在制板时，板厂是怎么选择PP类型的呢?比如我要做1mm的四层板，1080和2116都是可以的吧?是根据阻抗要求来选择的吗?

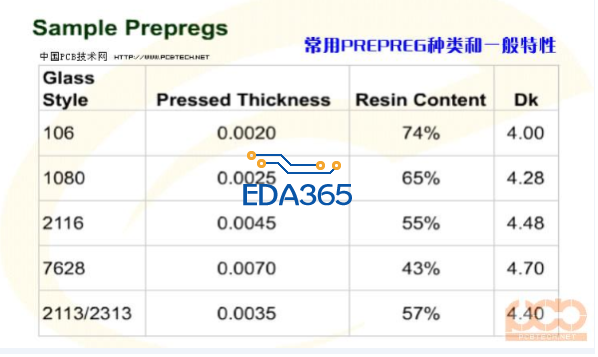

4.如图2，图中的Dk是什么?是我们常说的Er吗?



没有高手能够帮忙解答吗?

用何種pp 跟core 都是取決你所要使用在板子上的阻抗線
其次就是他們疊出來的厚度是不是你所需要的

1,2主要是树脂含量，为什么有这些型号我也不是很清楚，板材供应商估计比较清楚；不过从用的角度，我们不需要考虑这些；
3、选择什么样的PP和板材主要是信号方面决定的，比如：阻抗要求（大多数都是如此），满足你的阻抗即可；
4，是Er

PP片和Core的选择一般是根据阻抗设计，选择最优的组合叠层结构，即满足阻抗要求，又能达到板厚的要求.另外根据板子的性能要求选择板材，例如板子需在高温状态下工作，则需选择耐高温的板材,比如:高TG的FR-4板材型号S1000-2,其TG值为180.

路过

  同问  留个记号 帮顶

DK即为介电常数，简单的说DK值越小导电性能越小，绝缘性越强，是这样么?

选择PP片还是要考虑这个PP片的含胶量的，因为需要用这些胶把你的线路间的缝隙填满。再就是有的PP片是不能单独使用的，这个需要跟板厂的预审人员沟通下。

小菜鸟路过，正在研究PP中

这方面问题，可以问我，在这里说不清楚。
