多个RFID天线线圈如何设计，有什么要注意的？

9个RFID天线线圈（3X3排列），因为体积的原因要挨得比较近，且为多层板，中间好要走普通信号线（目前单个天线设计测试读卡距离符合要求），PCB设计时每个天线与天线间距离要隔离多远?如下图底层蓝色区域是否需要加耦合线圈?

哪个工作频率?  13.56MHz吗
1，常用的13.56MHz RFID采用电感耦合，由阅读器的天线线圈产生的高频交变磁场，磁场穿过阅读器和电子标签线圈的横截面和周围空间，在交变磁场中电子标签线圈产生感应电压，将其整流后最为标签的工作电源，两个线圈中一个的电流发生变化，就会引起线圈间互感量的变化.
2，标签通过与由RF 天线生成的电磁场之间的电磁感应获取能量，RFID 标签的通信范围取决于电磁场的强度。对于方形的RF天线，由于在天线四角无法有效辐射电磁波，四角周围的电磁场强度较弱，因此，如果RFID标签被放置于靠近RF天线的任意一角，将很难被检测和识别。
3，对于具有多个天线的RF天线阵列，阵列中多个RF天线的边界区域会形成“盲点”。盲点是指RF 天线阵列表面的一个区域，在该区域中RFID 标签无法被检测到。同时，置于盲点之外的其他区域并且在RF天线阵列有效通信范围内的RFID标签都可以被天线阵列检测到。实际上，放置RFID标签的表面与RF 天线阵列的表面之间通常有一定的距离。通常情况下，这个距离越大，盲点就越大。
因此，设计时计算或仿真好的匝数、线宽线距、阻抗等后:

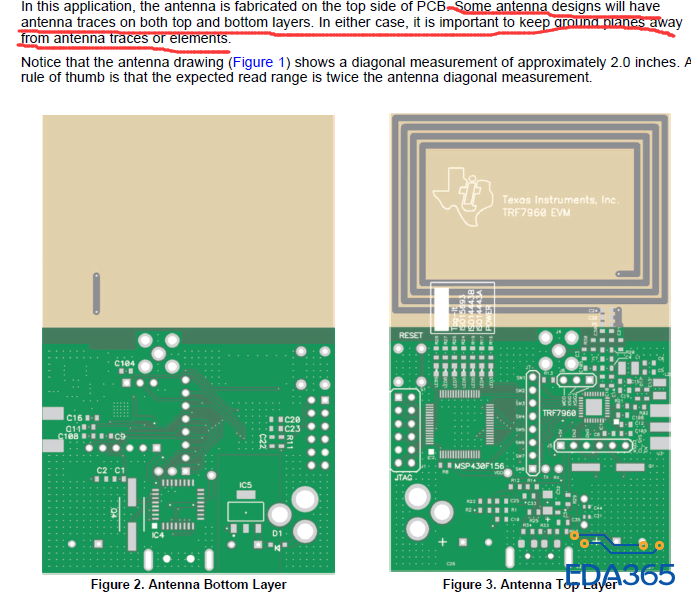

1，天线线圈内部避免铜皮（不管是哪一层）；EMC Filter 和Matching circuit 也尽量不要放在中间。
2，磁场会穿过线圈横截面和周围空间，周围也要稍隔离远点，并且最好不要同时打开工作状态，否则容易导致误测。
3，背面加无源天线可以改进无源RFID系统的通信范围和的精度，国外已有这方面的专利和论文，暂时没找到原文。
