为什么USB3.0的TX需要接AC耦合电容，USB2.0不需要，原理是啥？

为什么USB3.0的TX需要接AC耦合电容，USB2.0不需要，原理是啥?

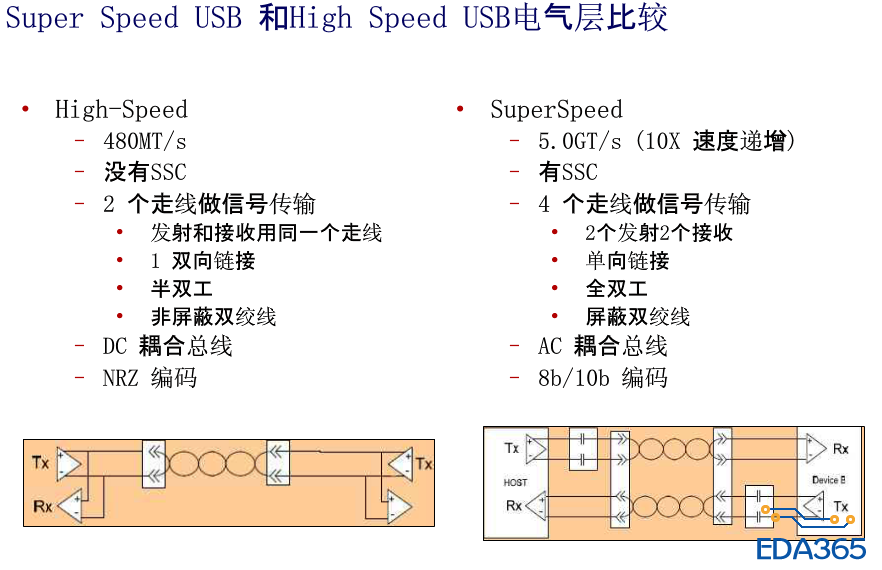

你说的没错，USB3.0协议规范物理层中详细说明了AC耦合电容在不同情况下的位置，如下图

AC 耦合电容的作用：直流偏压，滤除直流分量，另外过电流保护。

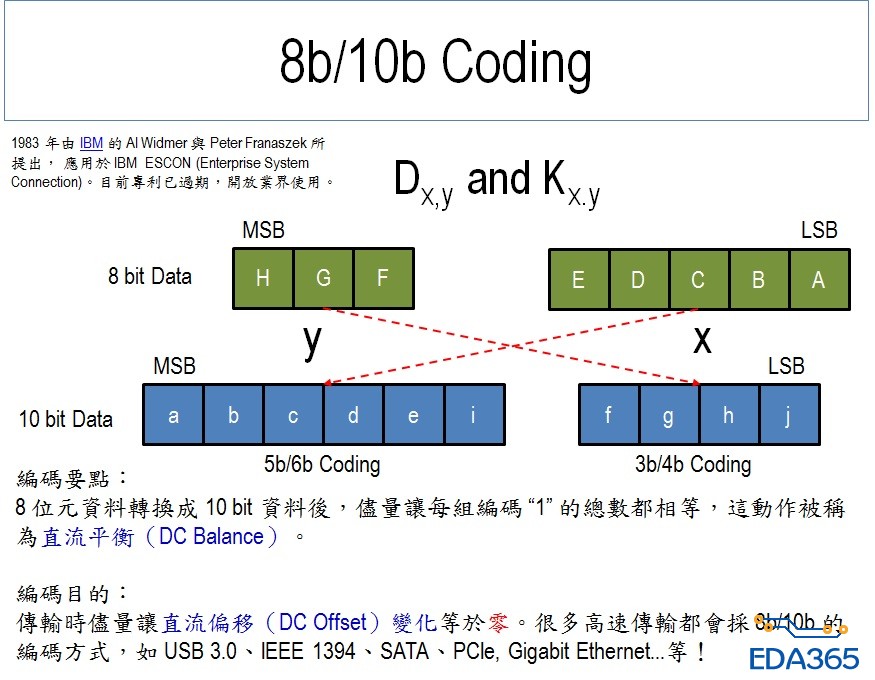

USB3.0传输的编码是8b/10b.DC平衡特点,解决AC耦合工作模式下低频数据失真与传输速度之间的矛盾,
使得输出和输入端直流电平被隔离，电平值不会相互影响也隔离外界直流干扰。
总之得按照协议要求来设计。

我幫樓主懸賞五兩銀，給第一個答對的人。

我就想问下USB2.0哪来TX信号。

学习学习.

学习

学习了，狗帮神通广大啊

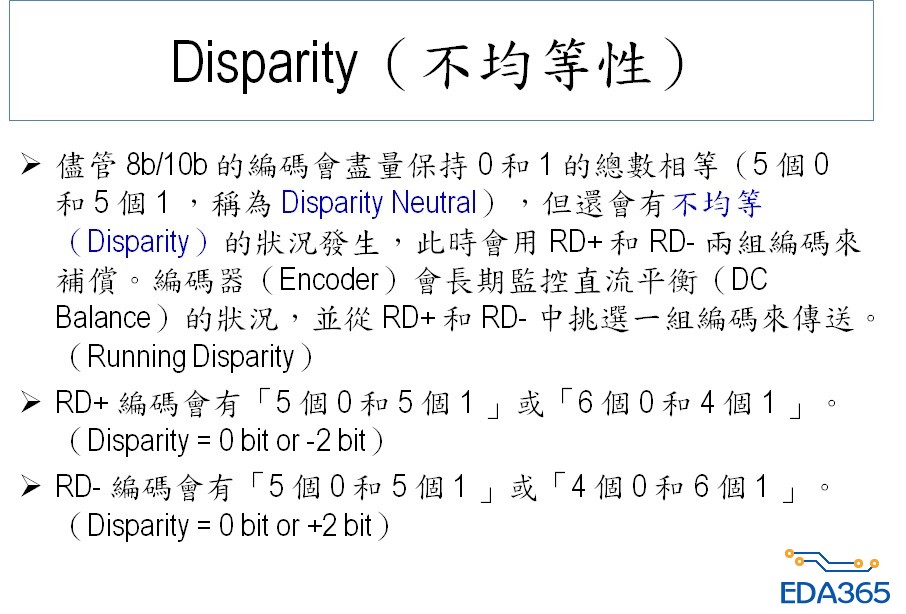

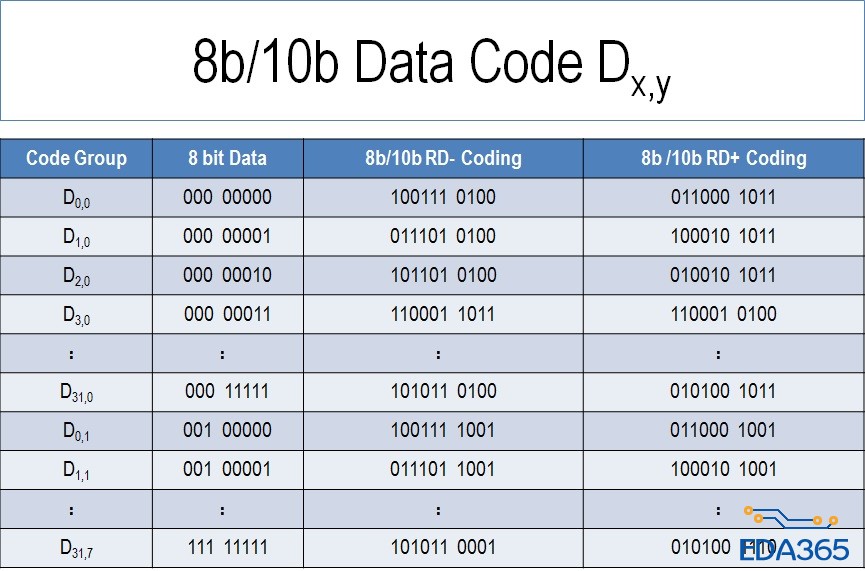

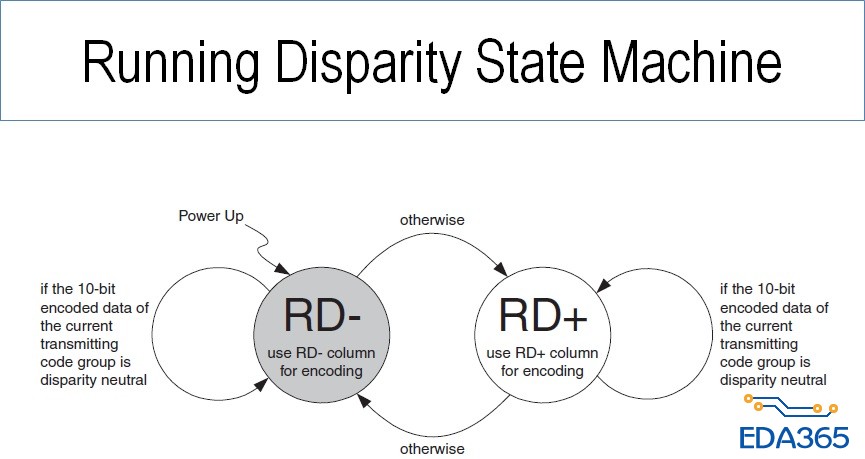

8b/10b 直流平衡（DC Balance）編碼

学习

对对对

大狗大，看不懂啊

学习了

好文章阿

做个标记学习下
