请大家帮忙分析一下这个MOS切换电路

你好，把R1加大一点接到+5V吧。通过了MOS的二极管有压降。还有就是你VIN有4.2V的话，应该会影响Q3,Q4的导通的吧。你看看。两边都插电源，应该不通才对吧。

1、你说的情况3，充电不正常的现象具体描述一下，从电路上看，应该是冲进去电了。还是只是vin1的电压不对?
2、充电电路的两路汇集口，可以增加两个单向二极管保护一下。

从电路看不应该有4.2V,    找找4.2V哪来的

1，首先从电路上来看J1和

J1突然断开时，VIN端的电压变成4.2V，导致Q3和Q4处于不完全导通状态

1、首先从电路上看，J1和J2同时插入时，J2是不导通的，但是呢这时候Q3 Q4级间电容是要充电，【通过VIN在电阻R2】，如果断开J1，那么这时候级间电容需要放电，Q5会被导通，进而Q1 Q2导通，3401体二极管压降如图所示，这时VIN电压在4.2V左右2、3401导通导通电压如图，此时处于刚刚导通状态

关注

嗯，谢谢指点，该怎么解决呢

你把R3电阻加到3k试试，尽可能不让电容对三极管造成影响

Q1 Q4干啥用的?

防倒灌

个人猜，你的时序+参数搭配刚好没考虑到掉电微观过程的（掉电不是瞬间的，有斜坡）切换问题。这个电路比较常用，但是总体来说，一般的逻辑是你VIN掉电，然后Q1,会因为Vin没有而关闭，同时在跌落到某个阈值打开Q3.
细化看你的参数，首先电池是有电的吧?想象下Vin从5V开始慢慢降，降到4.2V等于电池电压，此时Q1，2仍然是导通的（mohm电阻），Q1要关闭，Vin端必须继续降低才可以，但是Q1此时导通，所以Vin就从Q1,2的获得这个电池的4.2V，无法降低了，就是说Q1自锁了，从而Q1一直保持开启状态。电压下不去，你的Q3,4应该是没法导通的，所以Vin2应该过不来。
测试下此时各个节点的电压确认下，标在图上看看，按道理应左侧和中间节点都是4.2V，右侧5V，右侧Q3,4处于关闭，左侧Q1,2打开，三极管Q5也是打开的。

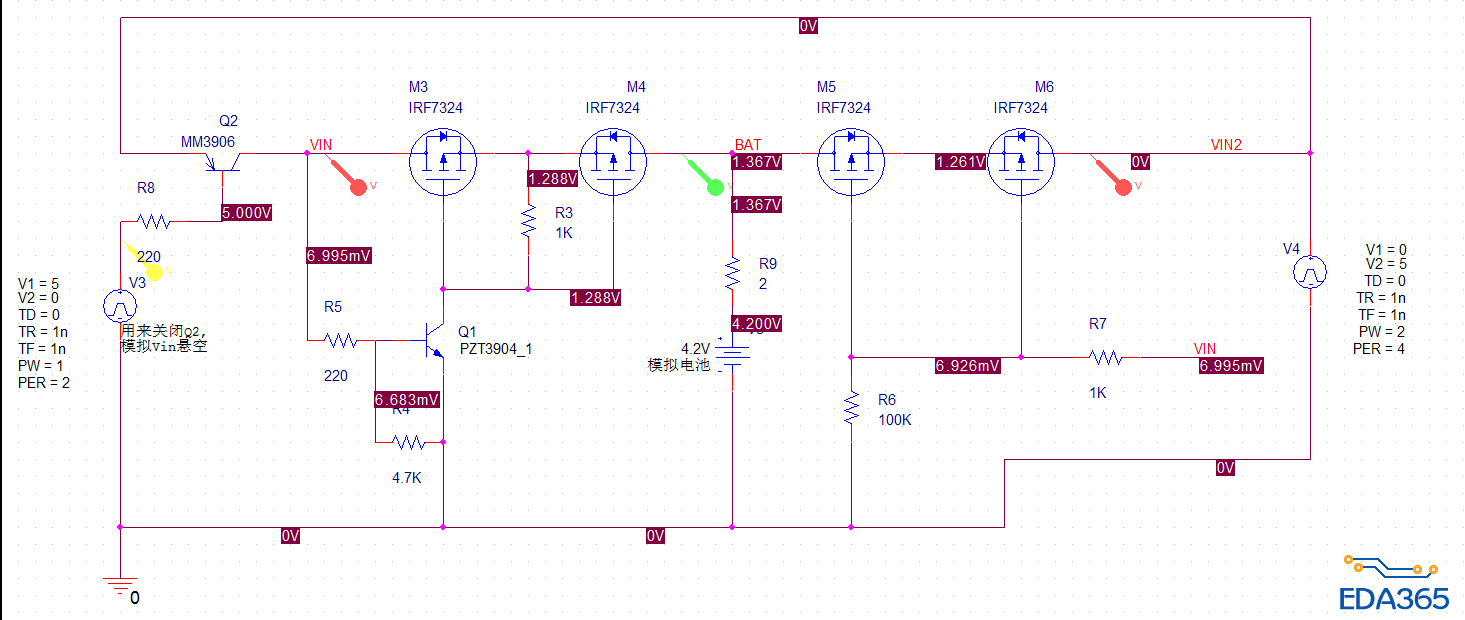

仿真图，多的三极管是用来模拟Vin悬空的。

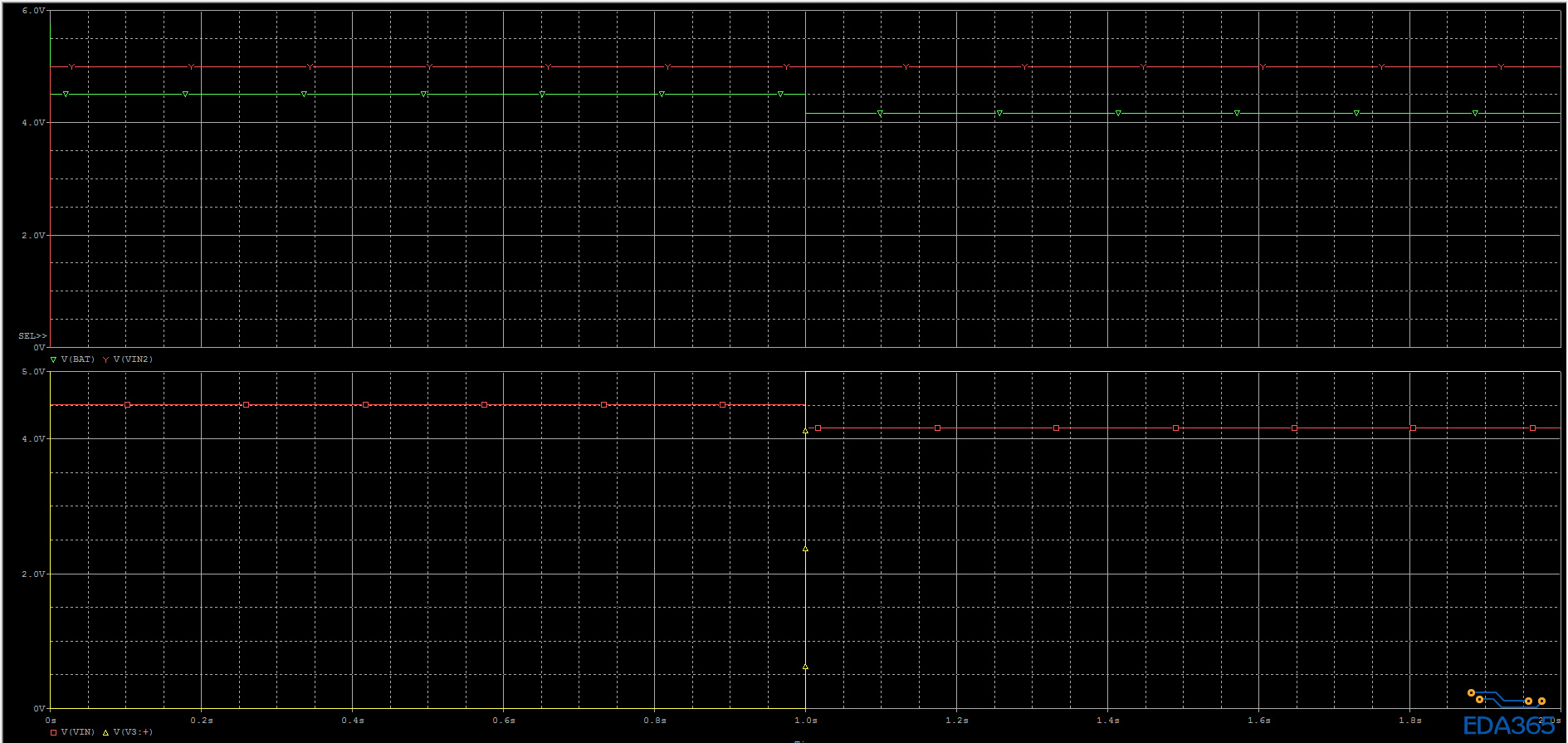

结果，可以看出，Vin悬空后，情况和猜测的一样。可以看出V3黄色的电压升高后，按道理Vin应该没电了，但是此时Vin跌落到4.1V（因为我串了电阻）左右=BAT点电压，Vin2=5V一直不会变。

方法就懒得说了，只要你保证在这个过程中找个逻辑强制把Q1，2关闭就可以了。

把Q5换成2N7002试试，R1去掉，R2,R3换成0欧姆，R5换个阻值大点的，4.7k应可以了，有个1mA左右的泄放电流可以了，个人觉得Q2,Q3都是多余的。

[size=15.5556px]防倒灌为啥不用肖特基二极管，用mos内置的二极管压降大，另外也存在mos导通的情况，这样就没有防倒灌的功能了吧?
