这个问题不好搞

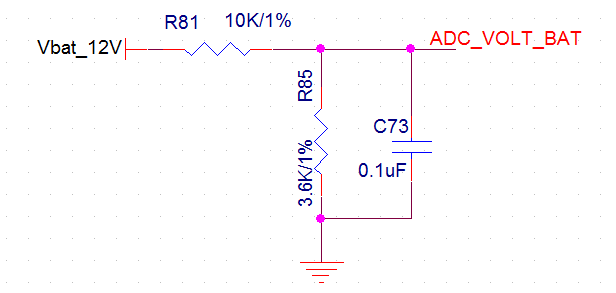

用这个电路检测电池电压，
上电后无法检测，测量VBAT_12V=12V，ADC_VOLT_BAT=0V,
断电测电阻发现：R81和R85均为2.6K左右，
拆掉R85,测的R81为10K,R85也为3.6K（电阻没有问题）
已确认没有短路电路
用的是CC2530的ADC检测（拆掉2530，测的参数和上面一样）
求助各位这个可能是什么原因

坐等高人。

CC2530 ADC 的 Input Resistance 只有 197K Typical，最高輸入電壓只能到 VDD。

你这个电路看着是挺怪异的。1、可以在AD输入端增加一个电阻，阻值需要看芯片手册的芯片模拟输入电流，一方面可以保护AD芯片，即增加了限流电阻，另一方面增加了AD的输入阻抗，让其对前面的电路减小影响。2、在1的技术上在AD的输入前端增加一个ESD管，电压选择AD输入的上限值。3、你的电路测量12V，然后用电阻进行测量，电阻值加起来在13K，那么相当于你的电池放电的电流在接近1ma，这个还是挺大的啊。4、测量电池可以用三极管来检测，这样的话省电流啊，要不然电池都花费在检测上了，然后弄一个三极管开关检测的电路，然后后端用别的电压来进行检测，这样觉得会好一点。

嗯
我板子断电了，也去掉了CC2530
发现电阻的阻值不正常
去掉R85，R81就是正常的10K

這個電路還有一個問題，如果系統有關機的機制，而 CC2530 的電源也會被關掉，此時的 ADC_VOLT_BAT 還是有電會灌入 CC2530。
無電的狀態下從管腳灌入電壓，我們曾經在另一個系列發生會燒毀 MCU 的問題。最好如四樓所言，用個 PMOS 管隔開，關機就把這個電壓斷開。

分压来看是3.17V左右，调整一下分压电阻，让他分压在1/2VDD试试看，比如R81设置为100K，R85设置为16K。

坐等高人处理

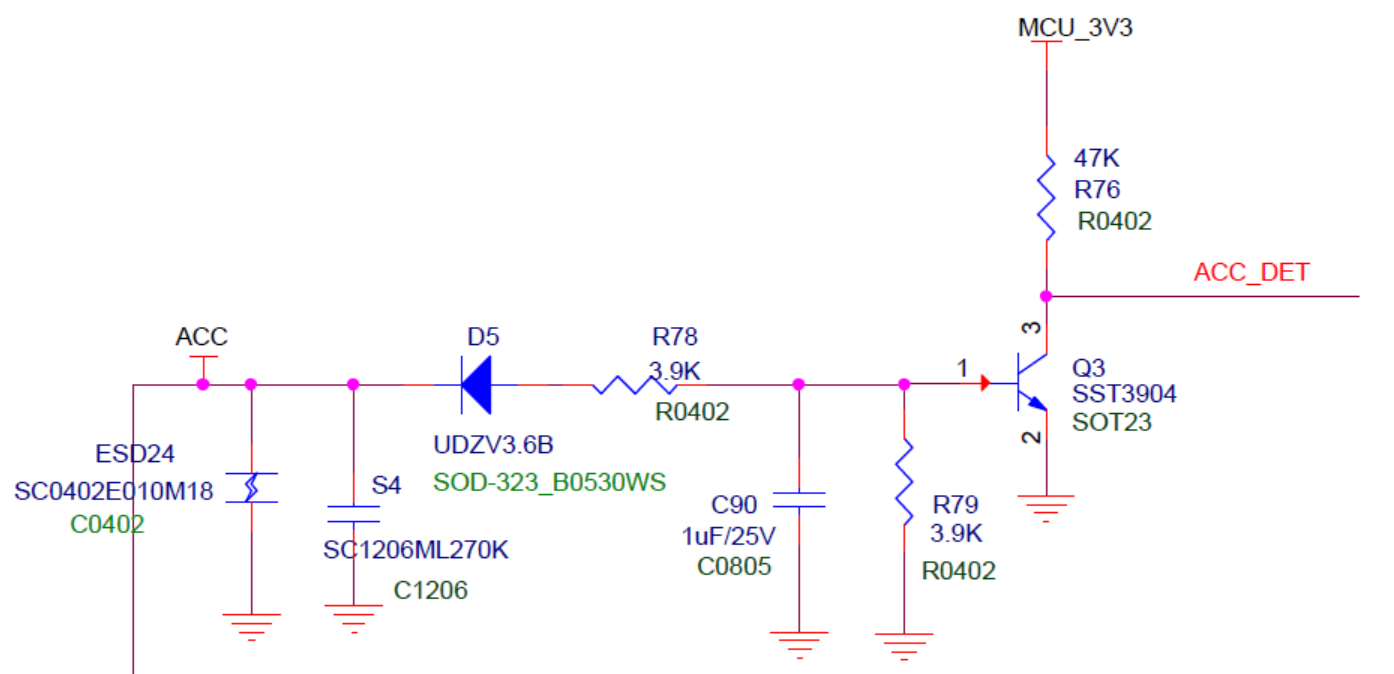

这个电路小编可以参考一下，顺便问一下超级狗小编，这个二极管反接在那里我是真的不理解，能不能给解释解释。PS：这个电路是前辈设计，沿用下来...@超級狗

哦，小编是测电压，我这个电路只测高低...

是多有板子都是这样还是个别板子，如果个别板子，就和其他板子交叉验证一下，看问题是跟随那个走，确认你的ADC网络是否存在其他兼容设计的器件。

ROHM Zener Diode UDZV3.6B
誰能幫忙的，拖出去阿嚕巴到死！

别这样嘛，ACC是12V的，用单片机3.3V检测...

老實說，這爛公司也有人亂用器件符號。
接人家的爛攤子，你的苦我懂！
我們常怪罪別人留爛攤子給我們，就更應該留意別再把爛攤子丟給下一個人。
原理圖改一改吧！

在板上测试不对，忽略了片子内部的电路影响
