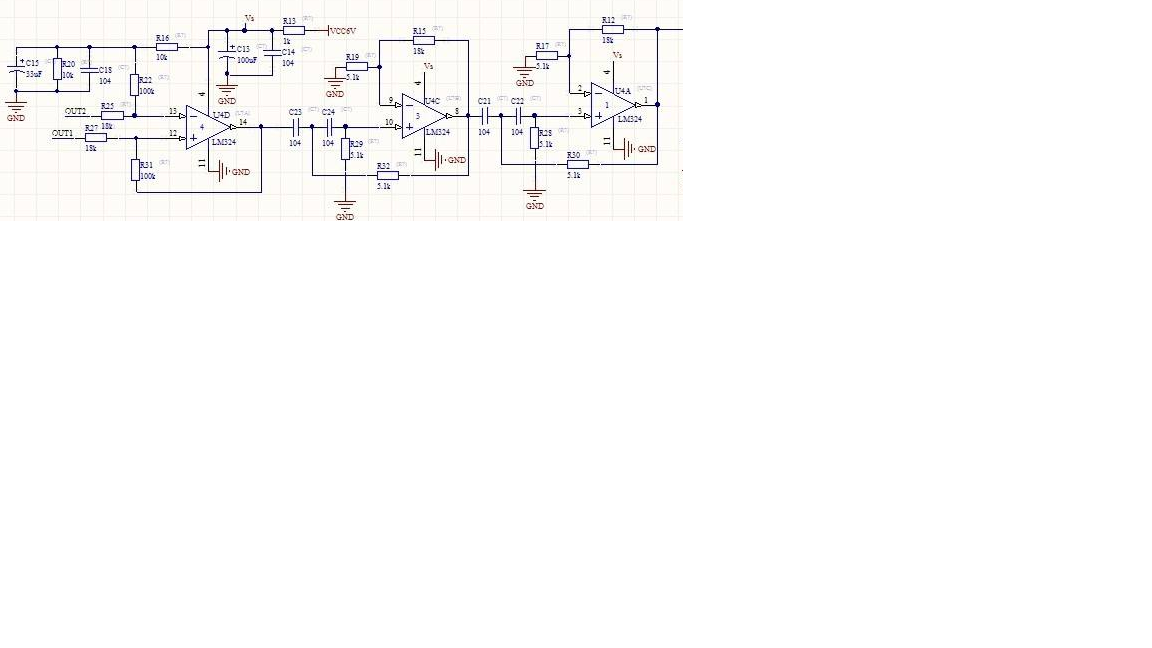

请教这个电路

小编啊，你真应该补补书本知识了。
第一级很明显就是一个普通的加减法电路啊。其中Iout1是直接放大的，而Iout2是在自己的基础上增加了一个直流偏压。从这段电路来看，我目测你的前端应该是主要测得是小的交流信号，然后Iout2在前端输入如果有正有负的情况下，通过一个直流偏压，将其零点提升到芯片供电电压的一半。
第二级和第三级就是一个普通的二级高通滤波器，你可以参考模电书本，里面很详细的说明。

又是正向反馈，又是负向放大，请帮忙具体分析下这个电路，谢谢。

看起来是一级差分输入，电容隔直输出（运放单电源供电），后面接两级正向放大

后面两级如果是正向放大的画，电阻R30,R32为什么接到正向反馈呢?

超级狗快来帮忙解答下啊，谢谢~·

这个电路是 巴特沃兹高通滤波器，一般电路上用此部分一般用的低通的多，然后高通滤波器加上了一个放大。比较常见的电路。这个在模电书里就有，应该重视一下基础了。

建议还是补习下基础，书本对该电路有非常详细的说明

差分放大+高通滤波器

第一级，U4D不是差分放大把，请大家帮忙具体分析下，谢谢~

后两级不止是正向放大啊，还有正反馈呢

电路不全,如果没猜错,这是一个用在音频上的电子分频电路。输入为平衡信号，第一个运放为平衡转非平衡，后面两极二阶高通滤波器，分频点在300Hz左右。
