有源晶振输出端并接一个小电容到地导致总线挂起，大神请分析原因

小弟最近接触一个现场问题，前同事做的项目，如下图：

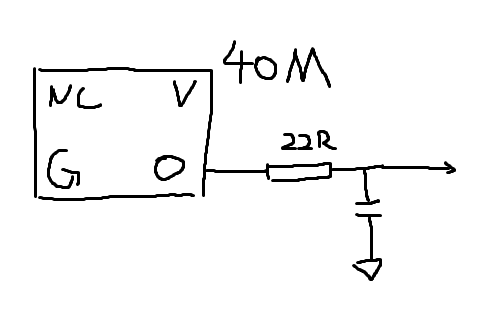

晶振是这么接的，电阻22R，电容4.7PF，这个晶振对应的总线芯片频繁挂起，导致死机。后来把这个电容去掉了，就没再死机了。
用示波器量这个输出波形，无论是否死机，波形电平和频率都是正常的。
请大神帮忙看一下这是什么原因?有源晶振没有带容性负载的能力?

想看你的波形，是要確認時脈的低電平是否被 RC 充放電給抬高了，低電平高於 V_IL（0.4V ~ 0.6V），對邏輯電路判斷可能會有問題。
後來想到另一個問題，因為電容只有 4.7pF，而示波器探棒的寄生電容少說也有 6pF，爛的可能到 12pF。再加上走線的寄生電容、芯片的輸出及輸入電容……，可能是造成量測看不出差異的原因。
這種問題屢見不鮮，不外乎降低 R 或縮小 C，以減低 RC 充放電效應的影響。

说明不是这个原因造成的 pf对几十兆无影响

波形咧～?

原本也是这么想的，刚开始都没怀疑这一块，查了四五天，各种都尝试过了不能解决问题，后来抱着死马当活马医试试去掉那个电容就，居然就好了。后面加大电容到20pf，甚至都无法开机（windows卡在加载驱动的那部分界面）。不得不怀疑是这个问题，去掉这个电容后到现在试了三天了没死过一次。以前基本上上电十分钟就死机。说不是他也不可能啊。其他地方一点改动都没有。

波形都一样，所以就没拍照片。感觉无法解释这个问题，看看论坛有没有这方面经验的大神看看。
示波器测量到的波形频率，幅值都一样

影响的是边沿，可以两台设备，两个通道比对一下波形。

关注这个问题

RC造成时钟脉冲的上长升沿、下降沿时间变长，波形畸变

4.7PF,22R 时间常数仅为10^-11。走线长度也很短，在1inch以内。即便加上这些寄生参数，也不至于导致40M晶振上升/下降沿畸变如此严重吧

关注中，最好把波形给我们看下，有空的时候

电容值选的有问题
