IMX6Q板子DDR3启动问题

Hi，大家好，想问一下各位曾经做过IMX6Q处理器的大师，小弟最近做了一块板子，DDR3布线完全照抄官方开发板，DDR3内存为2GB。但是目前我们遇到的情况就是上电之后可以识别，但是无法烧录，这两天实际测试了一下之后发现应该是DDR3没有启动，我们实际测量了一下开发板，在烧录或者是使用DDR3调试工具的时候，DDR3的reset脚会被置高，但是我们自己做的板子完全没有变化，始终是个低。reset管脚上的10K下拉电阻已经测试过了，没有问题，PCB板没有短路，1.5V很稳定，0.75V的Vref也很稳定。制板的时候，DDR3走线，单端50欧姆匹配，差分100欧姆匹配，这些都有做。那么会是什么问题导致DDR3无法启动呢?如果有遇到这种情况的大师，还望指点一下小弟哈，多谢，多谢！

reset加个上拉试试，是不是reset驱动能力弱

reset这个是芯片内部直接提供的，无论是官方的板子，还是其他开发板，都是只有一个10K的下拉。意思是我们自己提供一个10K左右的上拉，然后把这个下拉去掉?

1，因为不知道你用的芯片复位是低有效还是高有效，从你描述的现象估计是低有效。
2，由于你说的复位一直低，无法置高，所以就会想到，是你的驱动能力是否不够，或者是复位信号短路了。

是这么个情况：
1、测量开发板，一开始是底电平，然后在开始烧录之后，会跳变到高电平。而我们自己做的板子，从头到尾没有任何变化。
2、我在设想，如果我们手动把这个reset拉到高之后，会不会对芯片有影响或者弄坏芯片。用多大的电阻比较合适，10K可么?

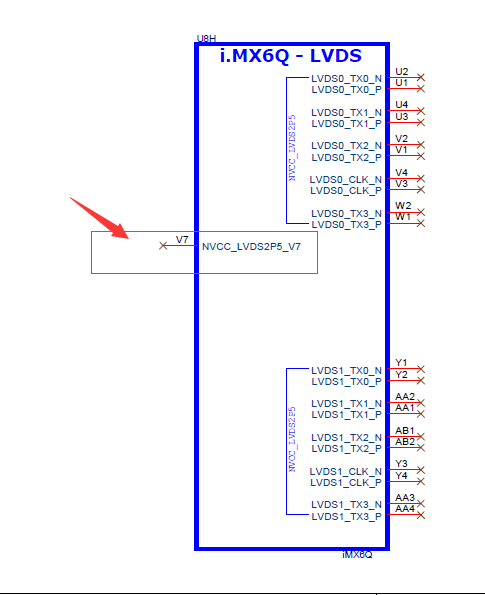

好吧，我找到问题了。看图就知道了。我也是醉了。

你们不是按照开发板图纸来做?为什么会存在这个问题? 一般情况都是套图拿过来 修改一下外围 基本上都不用动

这是忘记接了吧

刚想问是不是CS端没控制好呢，原来是漏了一路2.5V电源

我们只用了其中一部分功能，LVDS整个模块都没有用，所以就没有接，但是没想到会出这种奇葩问题。也是长记性了， 下次再做开发板，每一个不用的电源都要引一个PAD出来，以防万一。

哈哈，我都怕了，最近做了个3288的，还没回来，也是用开发板一部分功能

是的，不用得功能模块信号可以不接，但电源供电最好保留或者串个0R ,很多处理器都有这种情况的，之前做海思HI3531时候看到文档也有类似提醒

长见识了

我最近也要改一个IMX6的板子。
小编的教训非常深刻！谢谢分享！

小编，官方原理图里特别备注：NVCC_LVDS2P5 also powers on-chip DDR I/O predrivers,
and must be powered whether LVDS is used or not.
你居然漏了
