DCDC(MP2143) 发热异常问题求教

时间:10-02 整理:3721RD 点击:

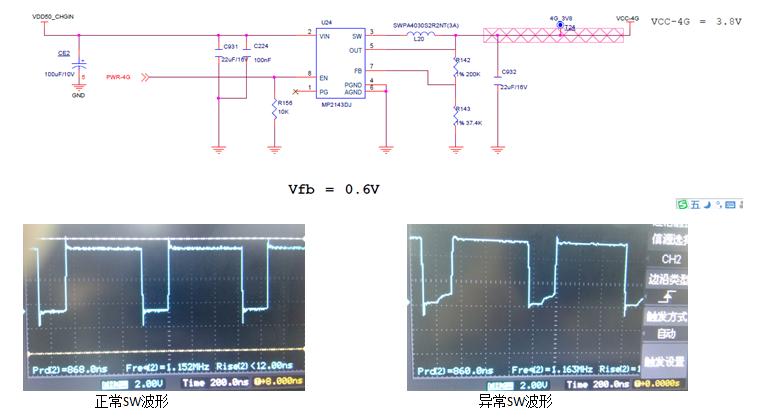

目前公司有一个项目使用了MPS的电源芯片MP2143给3G模块供电,使用一段时间之后偶然发现10块样品中出现2块MP2143发热严重(80℃+)的问题,但是电压输出正常,纹波也正常,电感温度也正常,3G工作也还是正常的,不过整机电流会多出30mA@12V左右。和正常芯片比较发现能看出区别的只有SW波形。下面附上手册和截图,还希望各位高手们能帮忙分析分析。
MP2413:http://www.monolithicpower.com/D ... /GetDocument?id=519



樓主貼的原理圖哪裡有 12V?

整个系统是12V供电的,5V是12V转出来的

3G模块正常工作时电流多少?感觉跟SW没什么关系

3G模块正常工作电流范围 及 最大电流

不过整机电流会多出30mA@12V左右,输出电流应该多出60多毫安,输出电流变大,芯片自然发热会加大。

其实你算一下就知道问题出在那了。
从波形来看。MP2143基本都处于最大功率模式,也就是内部的Pmos管开启状态。
datasheet上 Pmos管的阻值是80m.
功耗就是3*3*0.08=0.72W。
然后如果没看错的话,结温计算25+0.72*55=64度。
差不多应该是这样的,如果有错的话,有请各位大手指点

谢谢回复,目前来看3G电流不会超1A。现在可以肯定的是DCDC坏掉了,只是不知道是哪里坏掉了,出于什么原因坏掉了

谢谢回复。3G的正常工作电流其实很小的,现在可以确认DCDC坏掉了,主要是想请问教下坏在哪里,可能是出于什么原因坏掉的

好的DCDC跟坏的DCDC交换,温度有什么变化?

好的温度正常,坏的同样发热

lauout下面有没有做热沉处理?

看起来DC-DC的下管工作有问题,没有完全开启啊,所以功耗会大。

3g开启瞬间电流应该蛮大的吧,后面应该放几个大电容啊。这个电源芯片质量应该过硬,就是担心线路哪里不合理

mp2143输入时2.5~5.5·v,小编可以试着降低下电压,看是否还烫。
