PMU(电源)容易烧毁,各位大大有好的解决办法吗?

时间:10-02 整理:3721RD 点击:

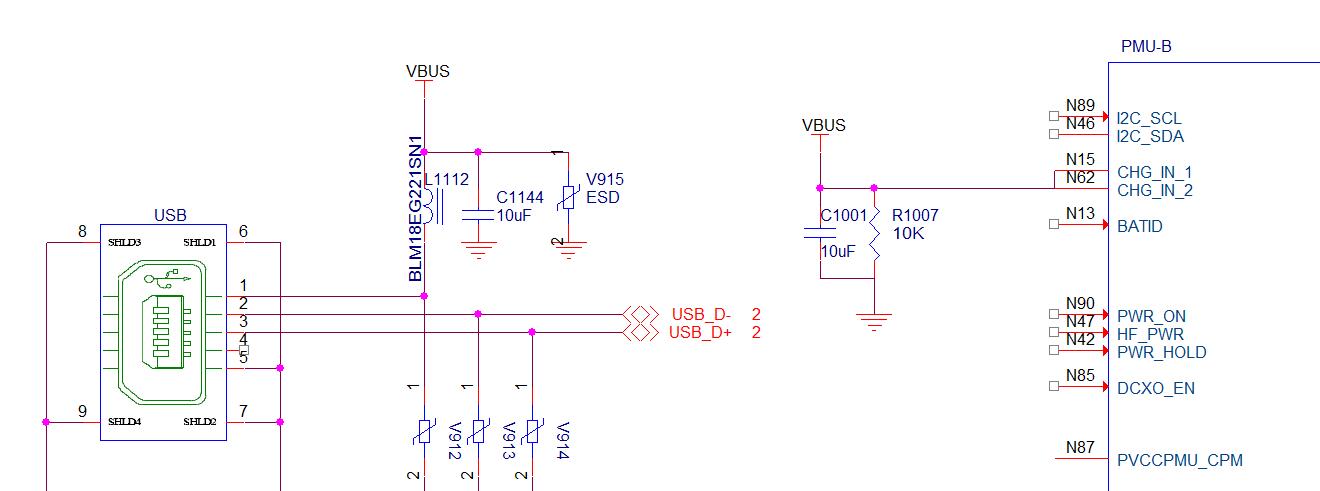

如下图所示:
     PMU(电源)通过USB充电的时候经常烧毁,我目前的想法是在CHG_IN 充电输入脚加一个TVS管,不知道是否有效,各位还有好的解决办法吗 谢谢!


市面上有一種 USB 接口過壓(OVP)+ 過流 (OCP)的保護哀西(IC),有家爛公司是這麼設計的!

还要用IC啊,小编 有没有便宜 经济实惠的狗粮啊

据说长的导线上面的寄生电感容易和滤波电容(主要是陶瓷电容)产生谐振,产生高压烧坏器件,可以在10uF上面串一个1R的电阻来消除。当然本人没碰到过,只是看到过相关介绍,小编可以试试看~

我看了我们PCB,貌似充电线路感觉是有点长哦,谢谢。

如楼上:1,电容值加大,2,串入小阻值大封装电阻

可以试试加浪涌管么

我目前的设计中也遇到了同样的问题,PMU芯片特别容易损坏。也不知道有没有什么好的方法,可以解决?

也没有好的办法,楼上说的加大电容我也听说过,VBUS在USB 和PMU各有10uF的电容.是否还需要在PMU 并个1uF的电容,并联电容就可以加大,不太懂

不过感觉楼上说的应该有道理,我这边设计电源走线也还是有比较长,大概有10cm左右。但是反过来想,有的时候用导线的时候,线也是有可能比这个长的。

用的是什么PUM

这个主要是插拔浪涌,TVS是必须的。

可以用个5v稳压二极管测试下

pmu的输入电压和功率是多少?封装有没散热焊盘?

加过压过流保护电路就能解决。    这问题一般是比较差的充电器,偶尔过压烧坏PMU的
