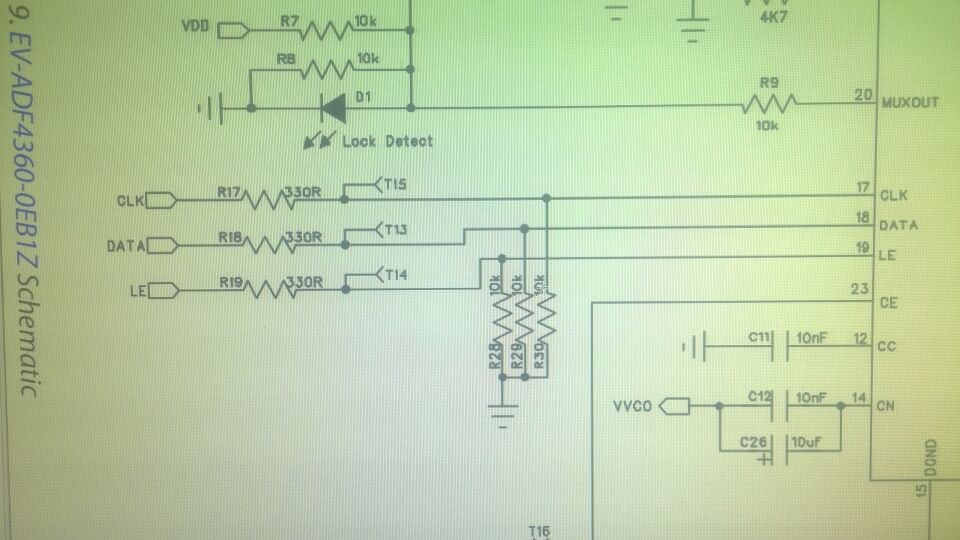

330R串联式什么作用？求教

主要是限流用的吧

小编什么意思?帮忙解答啊

这个应该有emc的作用吧，小编的理解也正确，确实是做匹配的

阻抗匹配的话用不了这么大的吧，这么大的阻值有不匹配了。所以很有疑问。

哇...！好大呀..！為什麼前面還有一個10K.....！降壓嗎?

1. 你要看看是电阻还是磁珠，磁珠的单位也是欧姆；
2. 如果是磁珠就比较好解释了，抑制干扰和噪声；
3. 如果是电阻，有可能是因为两端电压不一样而用来限流；也有可能是用来降低信号功率以降低EMI；
4. 也有可能是设计师脑子犯抽，不加思索的加上的。

我大胆猜测一下，别人设计师画错了。上次也是我们一老教授画了一原理图（没见他出过错），我们在翻阅的时候看到有个地方有问题，大家各种讨论啊，都觉得一定有深意。所有人又都不敢去问，大家一个劲的思考这样设计的深意在哪里?最后他看我们在说，过来一拍脑袋说：不好意思，我画错了。

感觉是分压电阻，但是data是双向的，设计有一定问题，个人见解。

有可能是EMI，  我们就把RGB的电阻换到200R以后，辐射小恨多，并不会影响信号质量，用示波器测试过

这有点过分了。

1、直接粘贴过来的，忘记改阻值了
2、如楼上所说，过EMC
3、分压，有些IC的IO电平会在2.8V，为了降低成本，直接用电阻分压的方式来做电压匹配

对于IO口来说，在能够满足信号电平要求的前提下尽可能大，主要的优点就是防止静电不损坏。我们的产品都有这个要求。
