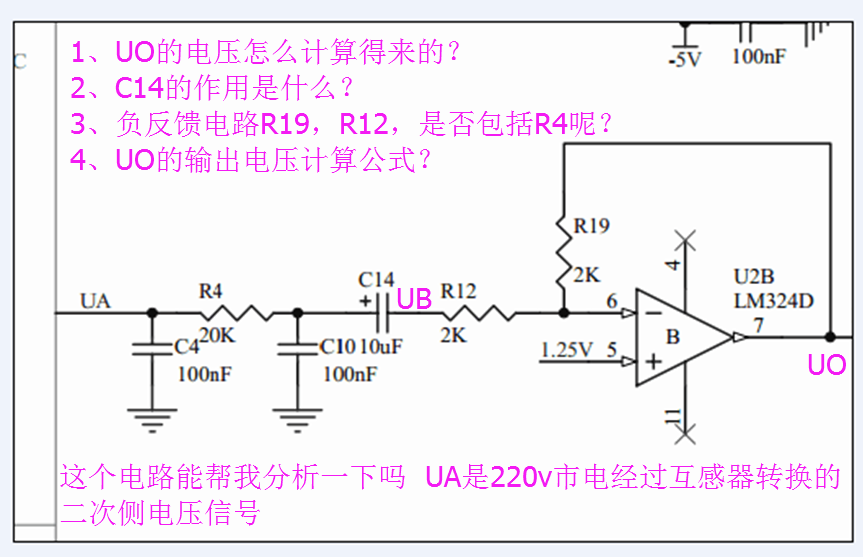

这个放大器电路输出电压是多少？

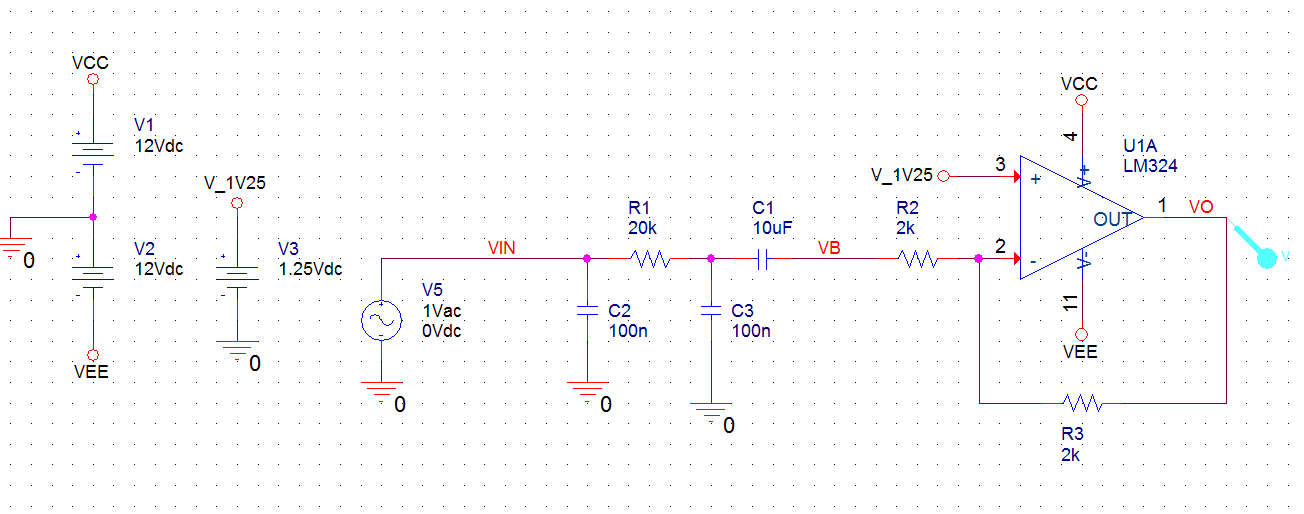

VB=(2K/(2K+20K))*VA      (因為 OPAMP VIN+ 是虚短)
VO的交流電壓(不考慮頻率響應 ，也就是 100NF 和 10uF 的作用) = -(Rf/Rin)*Vin = - (2K/(20K+2k)) * VA，VO(含直流成分) =  ( - (2K/(20K+2k)) * VA ) + 1.25V

2.5V-VB C14应该是电容耦合去除直流分量。

有狗奴才......真好。 >_<|||
放大器的各點電壓輸出和頻率響應都出來了。

阅读权限: 9

阅读权限: 9

阅读权限: 9

阅读权限: 9

你好，这个2.5V电压是怎么来的呢?
第二，这个负反馈电路是-R19/R12*VB，这个C14前面的R4参与了负反馈比例系数了吗-R19/R12?

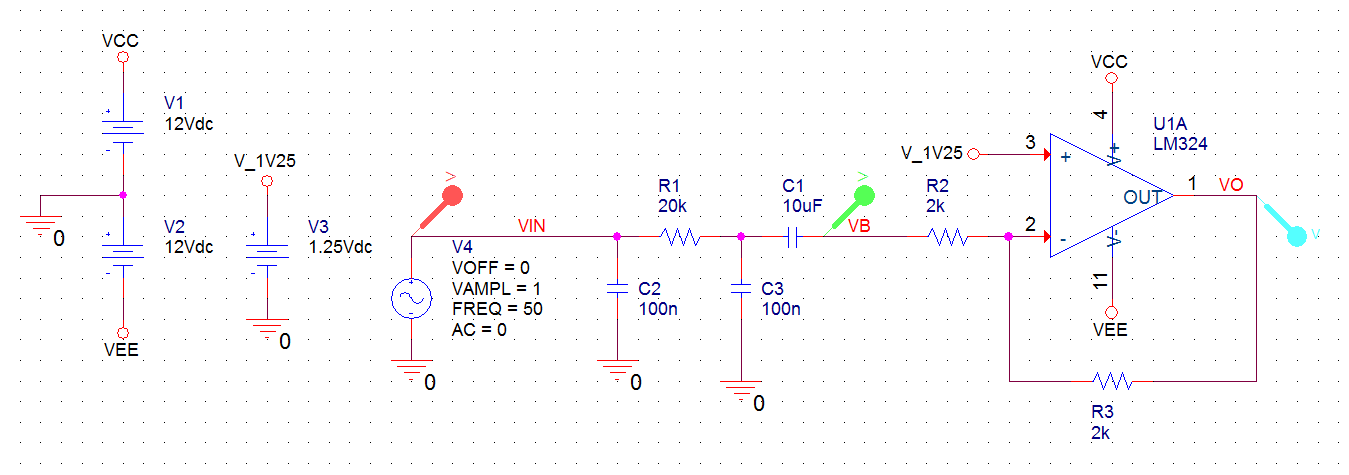

小编啊，你这两张图仿真太高深了，能否说明一下是什么意思吗?关键是看不懂啊
有没有什么计算公式呢?这样来的直观一些

虚短 虚断 反馈

对于问1和问4，应该是这样来的：
( UO - UB ) * R12 / ( R12 + R19 ) + UB = Uref;  这里的Uref为正向输入端电压1.25V；
于是，UO的计算公式最后为： UO = 2Uref - UB;
对于问2，C14作用就是个高通滤波器，隔断直流信号，放通交流信号；
对于问3，反馈电路不包括R4，R4和C4、C10共同组成CRC滤波电路。

我的说法不保证正确，仅供参考。

斑竹的multisim用得比我好得多，向你学习！

分析的貌似正确，
我想进一步指导这个VB等于VA电压吗?
这个输出电压VO与输入电压VA有什么关系呢?

这个难倒我了，我觉得UA跟UB在这种场合是不相等的，因为UA是原始信号，有直流成份和范围比较宽的频率成份。而UA经过CRC低通滤波，又经过C14高通，我想就相当于一个带通了。这样看来，UB肯定是不等于UA的，UB只是UA信号中的某一段频率信号。至于其他的，就不知道了。
另外，看小编的仿真图，我的第一反应就是multisim，没想到是pspice，真的好像啊。

虚短：U-=U+=1.25V，虚断UB-U-)/R12=-(U0-U-)/R19。代入可算出UO跟UB的关系。C14隔直电容，通过交流信号。R19才是负反馈电阻……

小编可以详细讲解一下这句话吗?VB=(2K/(2K+20K))*VA      (因為 OPAMP VIN+ 是虚短)小编，你这个推出来的公司和仿真的结果吻合吗?

那这个带通滤波器有没有什么仿真软件呢?
和如何计算公式呢?

这是脑筋急转弯吗?LM324D貌似没有供电耶。
