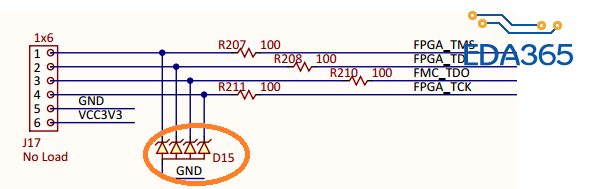

请问图中JTAG部分那个TVS管组应该选什么器件？有什么要求？

这个用来防护的，最基本的指标电压要满足，就是一个大的浪涌碰到接口不至于烧坏芯片

你可以选择 5V的TVS，考虑到你串联电阻100R比较大，而JTAG又有几+M的速率的，你就整个1PF的吧。

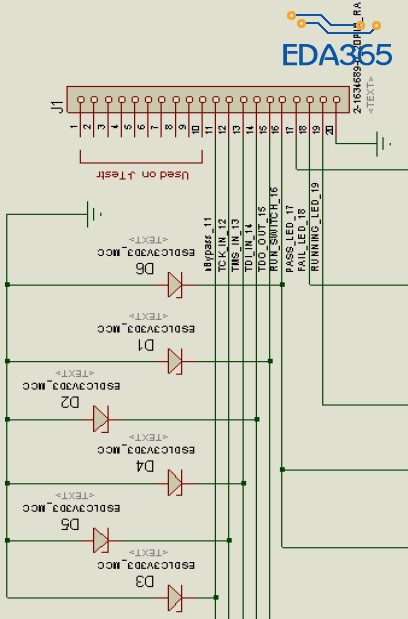

小弟最近變得比墮落兄還墮落，我都是抄別人的原理圖。

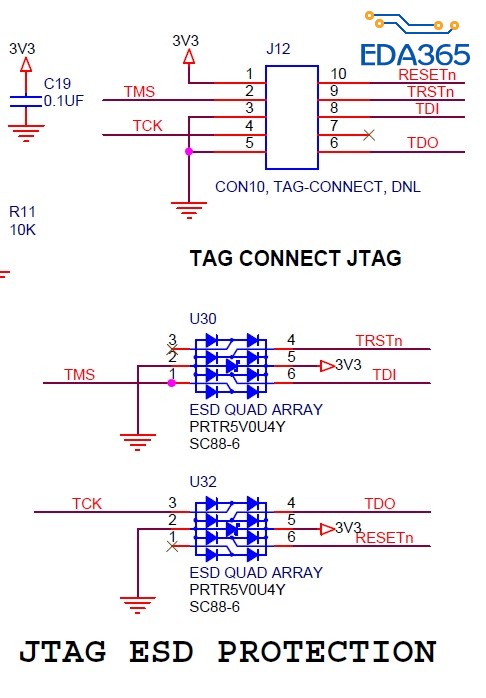

再更墮落一點好了！

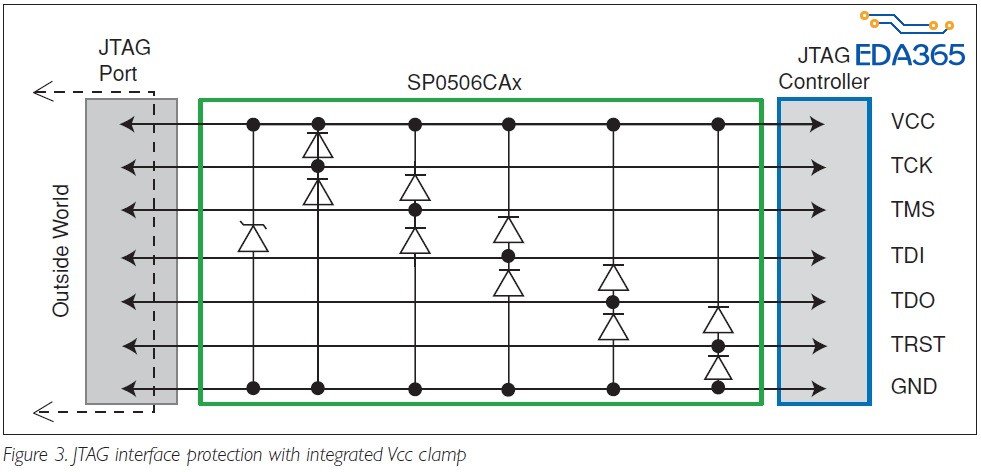

小保險絲（LittleFuse）的方案

JTAG出线很短，不会出现大的浪涌，主要是怕人手接触到带来静电损坏，每个数据线上放置一个到gnd的ESD防护期间即可。

以前从来不用TVS管在JTAG pin上，后面坏过几块1W多RMB的FPGA，心头滴血的感觉爽翻天了。

这个也就是浪涌保护，这几个信号要求不高一般的就可以了，并且这几个信号在调试时会用到后面就不怎么用，不用过于研究。

真富裕

不过后面都采用了TI的一个缓冲器加在JTAG链路中，烧的时候也只是烧掉缓冲器。

TVS管基本不需要，调试口而已。
