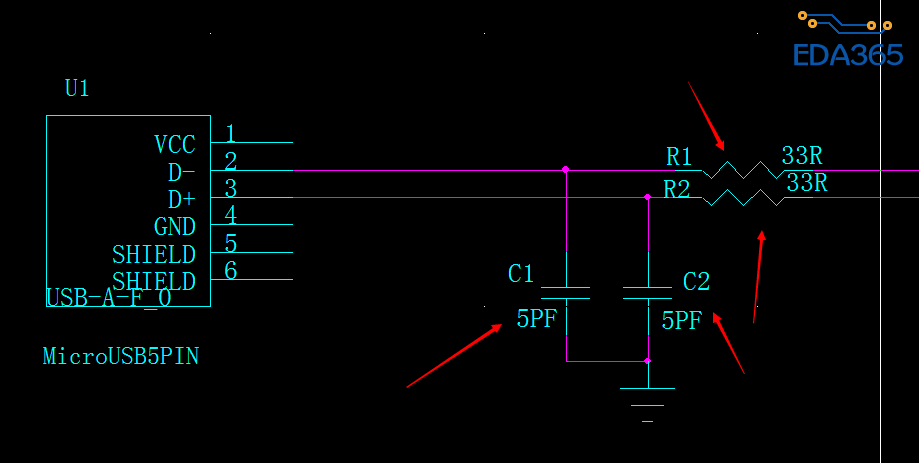

USB数据线的电阻电容是作什么匹配的？

请问U1是个什么东西?是主设备、从设备还是连接器?

最近也遇到类似的问题，把15pF错焊成100nf就出现连接不上的问题。

33R应该是源端串接匹配，抑制反射。至于5pf电容，应该是滤除一些高频噪声的，不过这电容值不能过大，特别是存在TVS管寄生电容的情况，如果电容过大，对于USB跑的速度比较高的时候，数据信号也会通过电容到地了。这样通信会失败，所以对于USB3.0接口的TVS的寄生电容是有比较严格要求的。

用33R，明显是USB1.1,1.0，电压模式。

看标准协议来的快

频率都被滤完了，当然不行了

我也觉得这个电阻应该是阻抗匹配的东西。感觉4楼说的很有道理

是不是它这个协义就是这样匹配的。

学习了

学习了。

33R是抑制反射，电容是滤除共模成分，对过EMI，EMC有点用

阻抗匹配，防止反射。滤除USB线带进来的高频杂波。
