原理图芯片封装分布出错，导不了网表，请求帮助！
时间：10-02
整理：3721RD
点击：

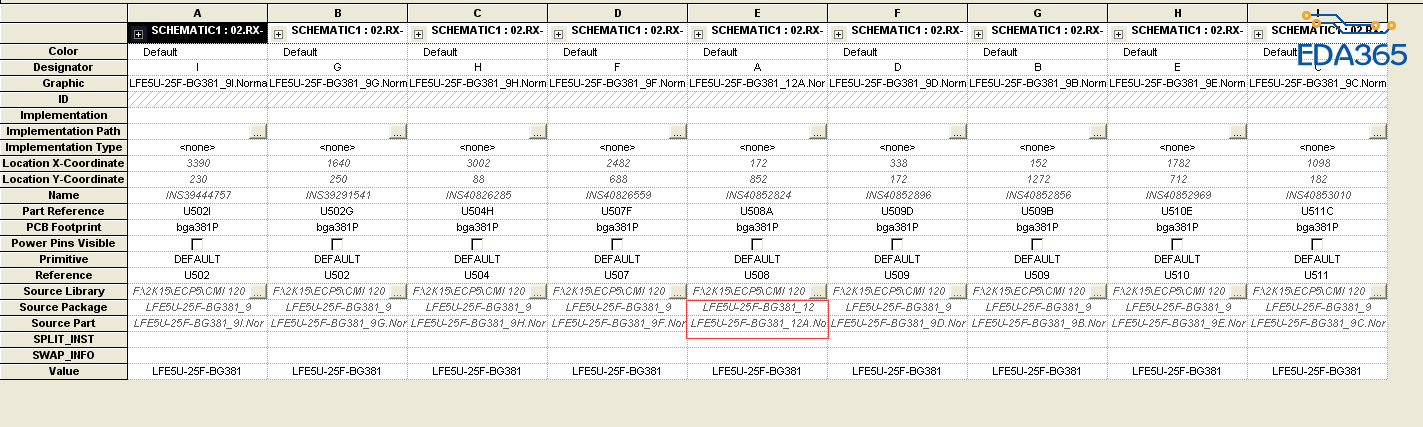

如下图，source packag ， source part 的值与其它分页的不一样，导网表报错：
Checking Pin to Port Connections
Checking for Invalid References
ERROR [DRC0026] This reference has already been assigned to a different package type. U502: SCHEMATIC1, 02.RX-LVDS&TX-MINILVDS (1.72, 8.48)
Checking for Duplicate References
Checking Pin to Port Connections
Checking for Invalid References
ERROR [DRC0026] This reference has already been assigned to a different package type. U502: SCHEMATIC1, 02.RX-LVDS&TX-MINILVDS (1.72, 8.48)
Checking for Duplicate References
同一器件的不同部分吗?
那么应该是位号要一样，后面再加ABCD....
另外你这个问题，可以从其他正确的地方复制一个过来，然后再改后缀。
把这个器件更新下就行了撒，或者直接替换为同一个源
