大伙做下硬件面试试题

时间:10-02 整理:3721RD 点击:
  各位从事多年的硬件或者学生 有时间讨论下图答案  并且写出为什么 或者计算方法
图1:

图2:

  图3:

               图4:


图5:

图6:


图7:

图8:

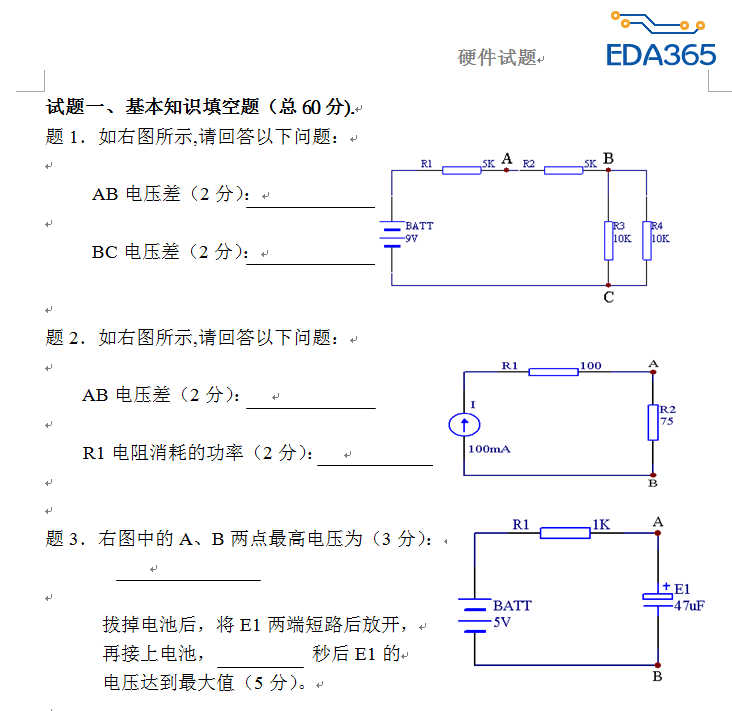

1.1
   R3//R4=5K  UAB=3V,UBC=3V
1.2
   UAB=0.1*75=7.5V
   PR1=(I^2)*100=1W
1.3
  UAB(MAX)=5V
  时间常数=R*C=1000*(47*10^(-6))=47mS,经过一个时间常数到达63%,一般经过3-5个时间常数认为到达最大值,这里可以填3×47=141mS

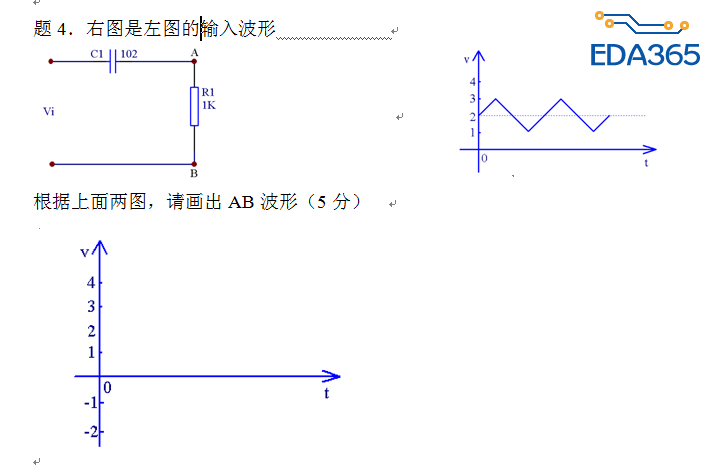

1.4
   假设RC的时间常数远小于输入波形的周期,那么输出波形为中心点0V的三角波

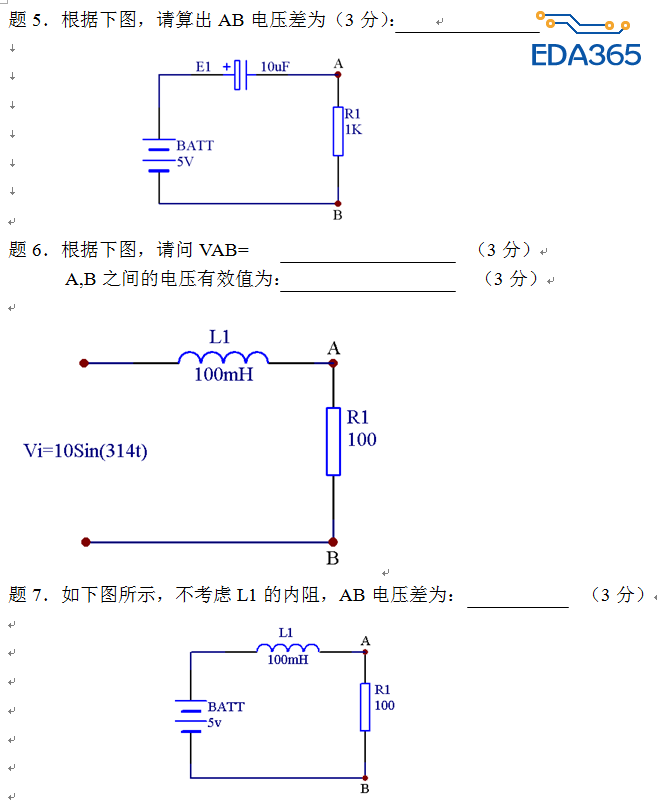

1.5
   电压为0V
1.6
   用向量法来求解:
   Vi=10sin(314t),W=314,V=10/0(代表10的幅度,0的相位)
   复阻抗=100+jwl=100+j314*0.1=100+j31.4,转换成向量Z=(100^2+31.4^2)^0.5/arctan(31.4/100)=104.81/17.43
   i=V/Z=(10/0)/(104.81/17.43)
   VR1=i*R1=100*i=9.54/-17.43
   VR1=9.54sin(314t-17.43),这也就是VAB
   有效值,VAB=9.54/1.414

1.7
   为5V

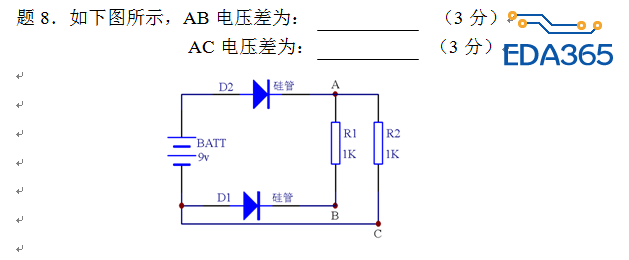

1.8
  D1没有导通,假设二极管的压降为0.7V ,那么VAB=0V
  VAC=8.3V

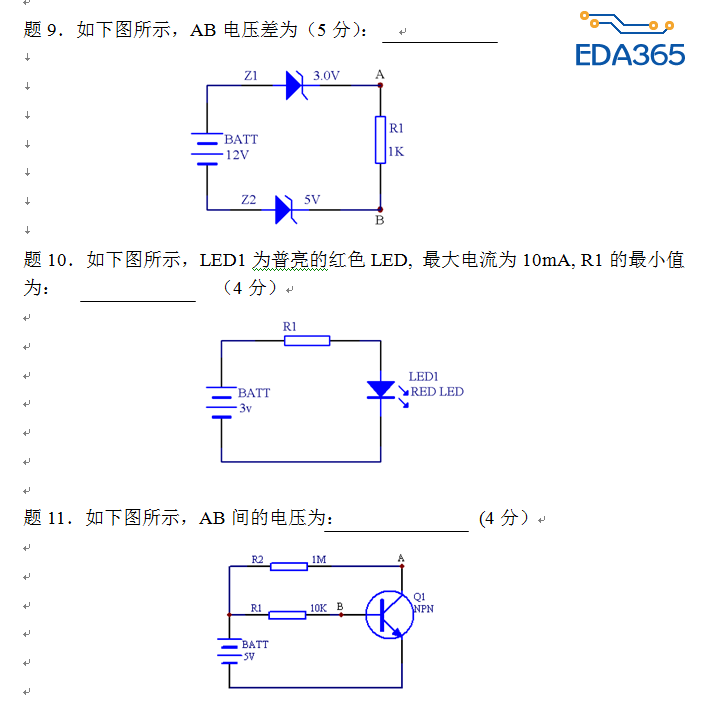

1.9
  假设Z1的导通电压为0.7V,那么VAB=6.3V
1.10
  设LED在10mA的最大压降为VLED,那么R1>=(3-VLED)/10mA
1.11
  Q1处于饱和状态,假设VB=0.7V,VA=0.2V(饱和压降),那么VAB=VA-VB=-0.5V
1.12
  Q1的VB=5V,那么VE=5.1-0.7V=4.4V,VAB=9V-4.4V=4.6V
1.13
  三极管是电流控制,MOSFET是电压控制

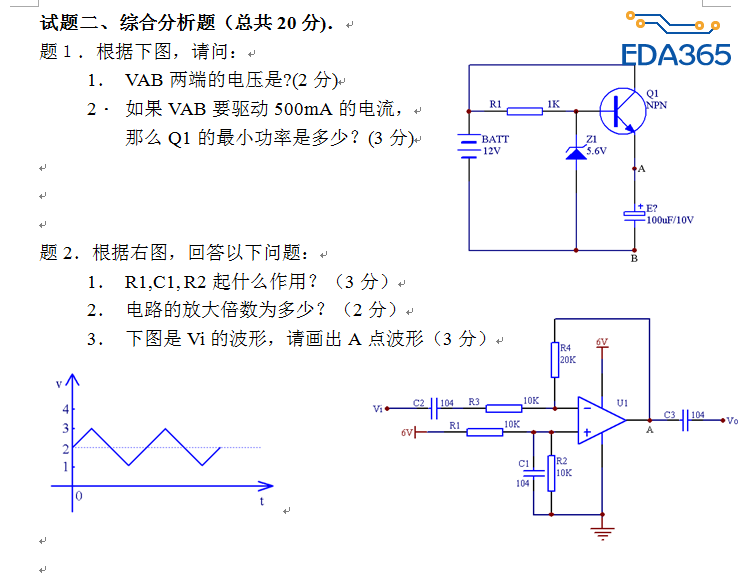

2.1
  VAB=5.6-0.7=4.9V
  最小功率=VCE*0.5A=(12-4.9)*0.5=3.55W
2.2
  (1)单电源放大,设置偏置电压。
(2)AV=R4/R3=2
  (3) 偏置电压在3V 峰峰值4V的三角波

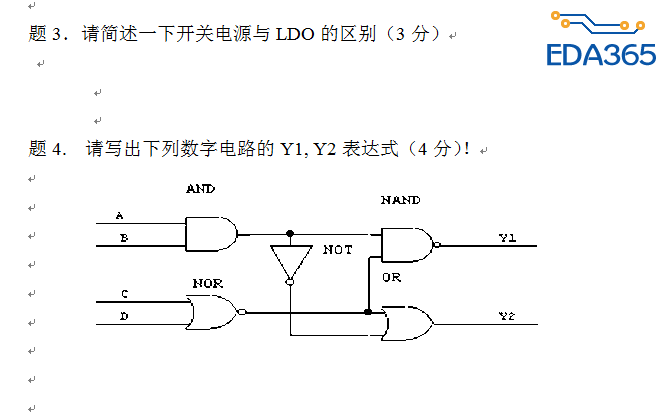

2.3
  一个开关,一个线性。其他忽略
2.4
Y1=[A*B*(C+D)']'
Y2=(A*B)'+(C+D)'
用'代替非

感觉你做题很任性啊,有些题目你还假设是多少V,个人感觉不严谨,1.5&1.7电路最终的稳定状态答案才是准确的。好几个你的答案我不认同,比如1.4&1.6.还有一些其他题。
LDO&线性谁都知道,但是要说两个的特点,可能说出来的没几个人。
其实很多题目考的一个基础和经验,比如红色LED管子的工作压降,你仅仅用了Vled来代替,这个是需要清楚的。

都是些基础知识

哈哈哈,牛

这些题虽然是基础,但有些题不带条件(如RC这种时变电路)的话,题出得是有问题的.

有点意思。

感觉回到了刚毕业的时候,很有感触。现在的工程师越来越不注重细节,只是按工程经验来做项目,要是有一些这样的基础知识,在项目调试的时候会更加得心应手

打好基础的重要性

很基础,有些我都忘记怎么做了。

怎么没有人回复答案呢

我做了下,有问题,请指教,我也不能保证,

就当是复习了下基础~~~

非常感谢!
如果你能在技术或者理论上进行指正,我非常欢迎。

1.4题目的波形并没有提供频率信息。所以只能假设(偏好方向),如果是偏坏方向(不同的频率下,输出的畸变不一样),还有到正弦波的情况。1.5 对于直流来说,我实在想不出来还有什么情况。
1.6 不知道你是否有计算过,W=314,F就只有50HZ,用向量法解决是可行的。如有不同意见,你可以计算出来或者仿真也行。
1.7 对于直流我也想不出来,还有什么情况
至于你说的假设,我都是假设的二极管的导通压降为0.7V,
关于红色的LED灯的,我并不认为这样假设有什么不妥,因为LED的规格书给的只是范围(红色1.7-2.2V),你可以确定的告诉我LED在10mA的压降吗?
LDO&线性的两个特点,你就把我当作说不出来的人,请讲解一下两个特性。
