稳压管跟nmos管

我的结论是   BAT电压必须要大于5.6V  REGIN端 才会有输出BAT电压

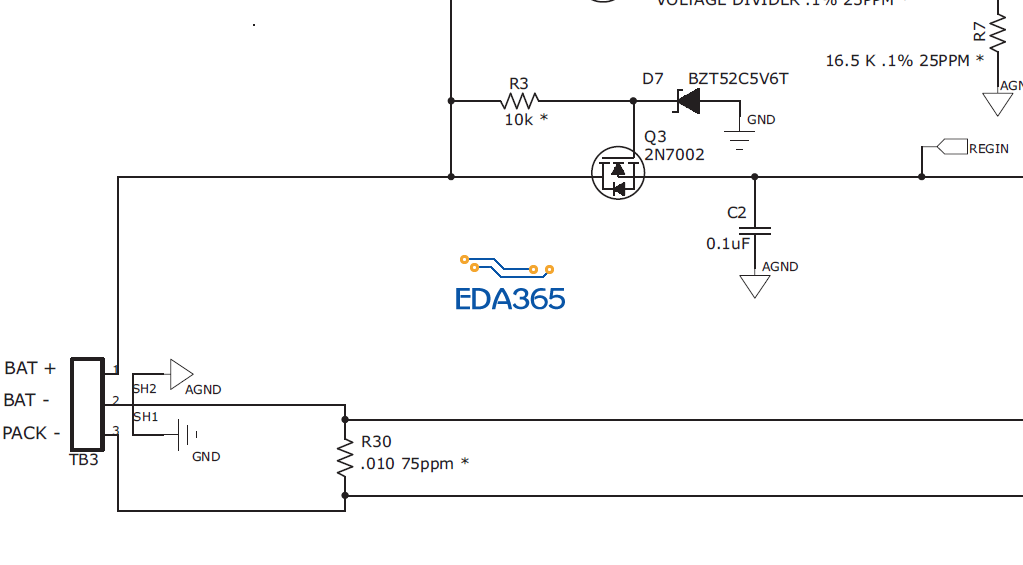

看圖片

阅读权限: 9

阅读权限: 9

可以分析一下电路的原理吗?

MOS管就是一开关啦；

D7是一稳压二极管，当电压低于5.6V是不起作有。当电压超过5.6V时，起作用。把Q3的G极拉低。
如果BAT+是24V，REGIN应该没有电压。因为D7已起作用。Q3已关闭。

我的理解是当BAT+的电压低Q3的VGS（2.1V）电压，Q3关断，REGIN没有电压输出，当BAT+的电压高于VGS电压时，Q3部分打开，REGIN电压为D7上的电压-VGS

看了半天没看懂这个图的意义，小编如果可以的话，请上传PDF（完整），或者告知你的目的。

这是一个电池检测芯片的部分电路，型号是bq34z110，可以看下

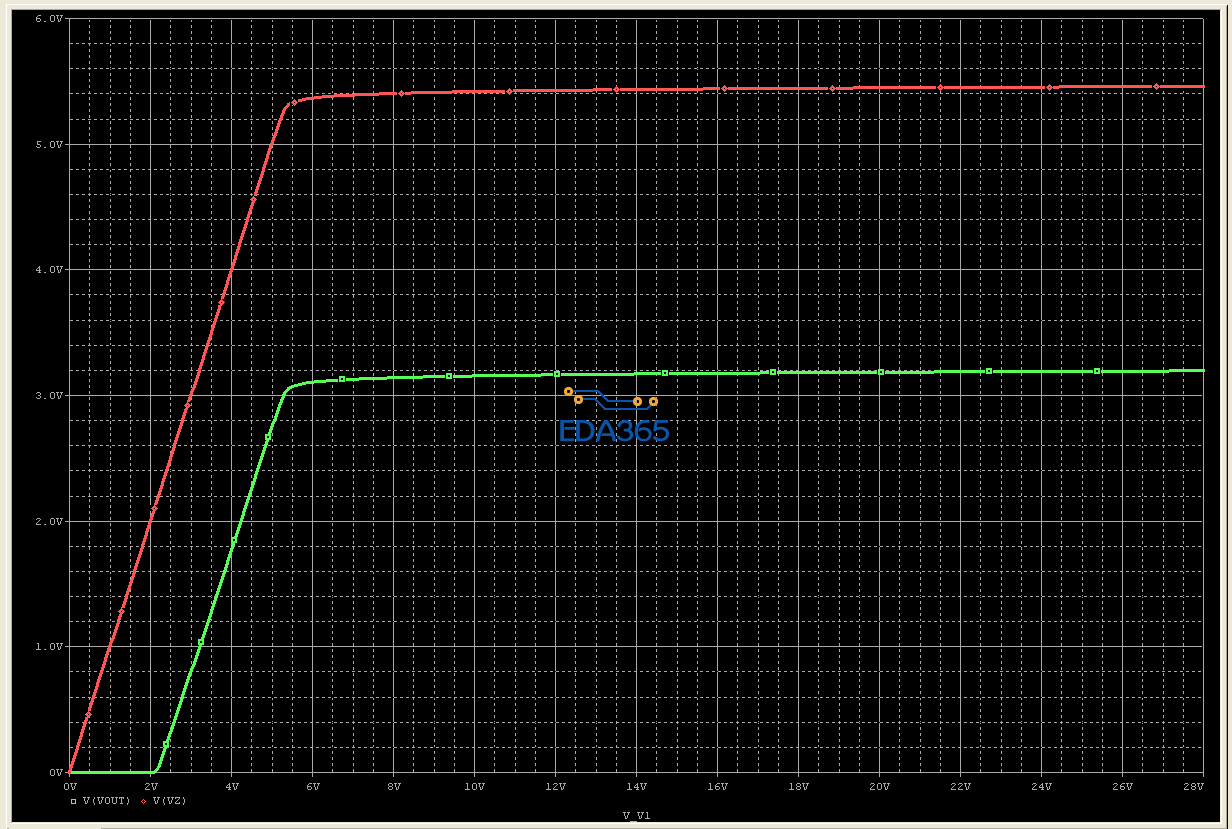

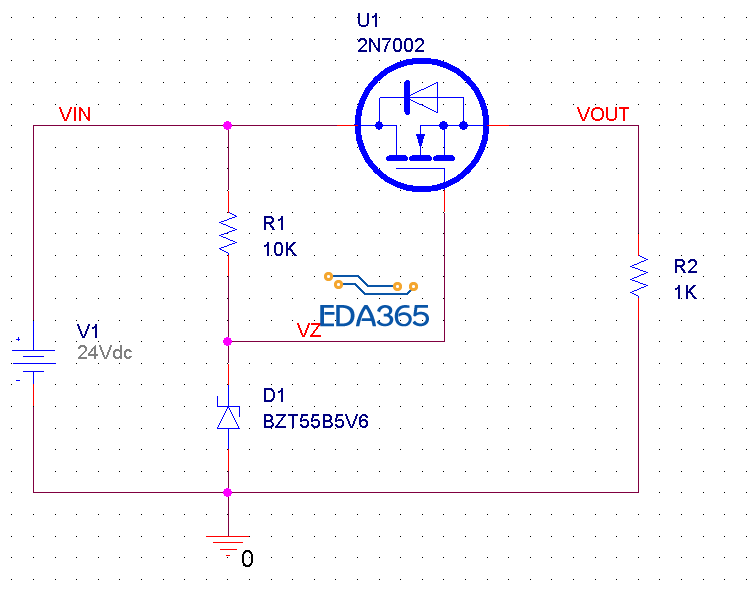

小编这个稳压管和N-MOSFET组合做一个类似稳压的作用。6楼已经分析出来了。
MOSFET工作在线性状态。

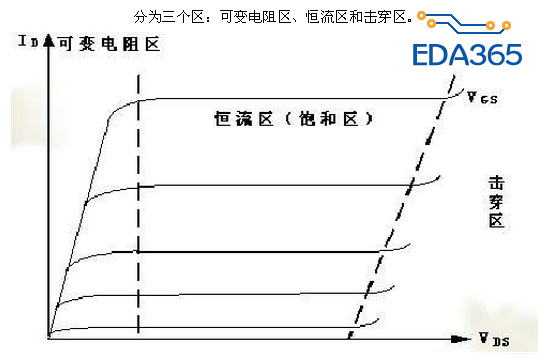

刚才查了下MOS管的线性区指的是VDS电压较低的时候，这个电路MOS管也不是工作在线性区，而是当电池电压超过5.6时G电压恒定，MOS管导通后S极电压开始升高当升高到5.6-Vth时MOS管关断，在MOS管S极电压降低到5.6-Vth以下时MOS管导通，使S极电压维持在5.6-Vth；6楼说的很好

非常感谢各位的热心解答，谢了

电路设计的不错，用稳压管"制造"一个源。高电压转成低电压逻辑电平，得积累一下~~谢小编。

1、电压保护电路，约大于6.1V时（实际应用5.6V稳压管，6.1V时才彻底饱和导通）， REGIN端便无电压
（<0.2V)；而VBAT低于6.1V时， REGIN端跟随VBAT电压变化；
2、另外若BAT+接24V， 稳压管比较热，R3适当增大为佳，当然看你用什么类型的电阻与稳压管；
