贴近板边的走线

时间:10-02 整理:3721RD 点击:

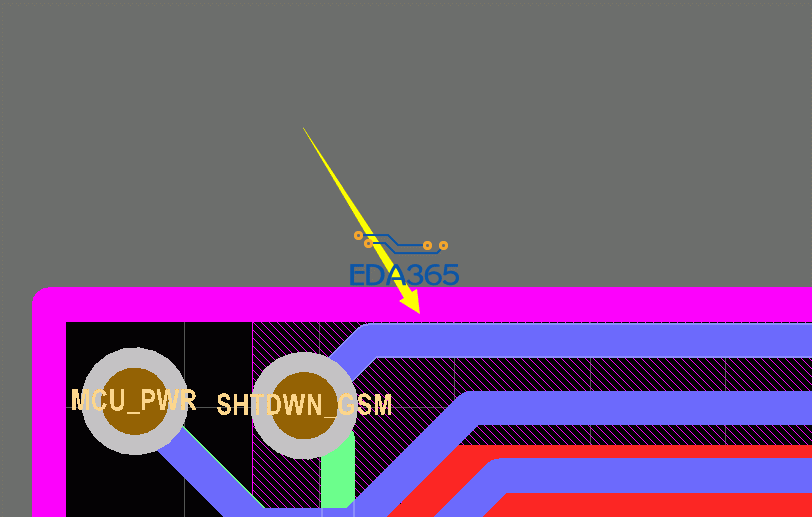

我们外包了一个PCB设计给别人做,他们的工程师把一条导线画成了如下图所示的效果。
请问这样的走线算极端吗?有什么PCB制板厂可以量产吗?


画板的时候除边框外应该还有个keepout line 我之前画板子 keepout这个比外框内缩0.2~0.4mm,然后走线满足布线规则要远离keepout大约也有0.2mm,那么距离边框0.4mm比较好。

有点极端,切板的时候容易把线给CUT掉,建议如果板子不是那么密的话,还是12mil以上

我也觉得极端了,对方说他们能找到PCB厂做这样的板子,不愿意修改设计。我就很无奈了。

图中的导线到半边只有3MIL的间距

可能是走线密了,改动太大了,再说过年了,大家归心似箭,
我们如果走线密了,一般可以允许电源和GND比较靠边,比较粗,CUT掉一点也可以。虽然不太规范,但是至少可行。

也是啊,快过年了。都没心思做事了

目测是比较极端的,走线最好离半边20mil以上,要不在最后PCB切割时容易划伤你的走线,影响使用

你这3mil距离肯定不够 会出问题的。

不行啊!曾经也是不小心出过事

我也是这样觉得的,改吧

自己改下吧  明显不行,什么公司哦他们,水平太差了

没有这样处理法哟,必须加大的间距的

我们公司也经常这样layout的,一般都是GND,也有电源线,都可以的,不过讯号线没试过

小编,离板边太近了,一般都是在20mil左右。另外,如果是高速信号,最好都不要放在板边,因为板边的阻抗变化非常大,一定要注意。
