芯片引脚外接1%参考电阻

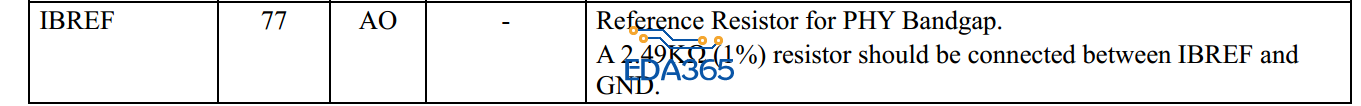

    小弟新手，有个困惑，发现很多芯片都有一个引脚是外接一个参考电阻，精度都是1%的，datasheet中也都会指出，设计时候也都是按照这个阻值来靠近芯片放置，但是不知道这个电阻具体是起到什么作用，如果外接的误差较大的电阻，或者别的阻值电阻又会怎样?希望先辈能指点一二比如附件中的，这只是一个例子。

小编，请看这个，http://wenku.baidu.com/view/ee08 ... 9a08.html
赞赞赞，又发现新领域了，一个电阻牵扯这么多（一直不明白为什么这2.49K电阻就莫名其妙就冒出来），虽然有些还是没看太懂，但是这应该就是我想要知道的，再认真研究下。谢谢谢谢。

文库里说的是偏置电阻么?

恩，是的，你可以仔细阅读一下。

有提到RDAC和bandgap问题。

bandgap是啥意思?没看明白，RDAC就是说偏置电阻吧

[size=13.333333969116211px]bandgap是说带隙，也就是里面说的带隙基准源

感谢大侠分享！学习了！

哦，那个图，刚才没仔细看，只看到了RDAC

学习了

又长知识了

太长，没看完，也没看懂！

看第三点就行吧，简单理解就是通过外接的偏置电阻来得到一个偏置电流（基准电流），通过内部的镜像电流得到一个输出电流（为基准电流的n倍）。调整偏置电阻大小，就可以调整基准电流大小，而从改变输出电流大小（跟输出信号幅值大小有关）。所以偏置电阻精确度挺重要的。我理解是这样的，希望能帮到你。

是 一个偏置电流,产生一个恒流源而已,如果精度不高,会采样不准的.
