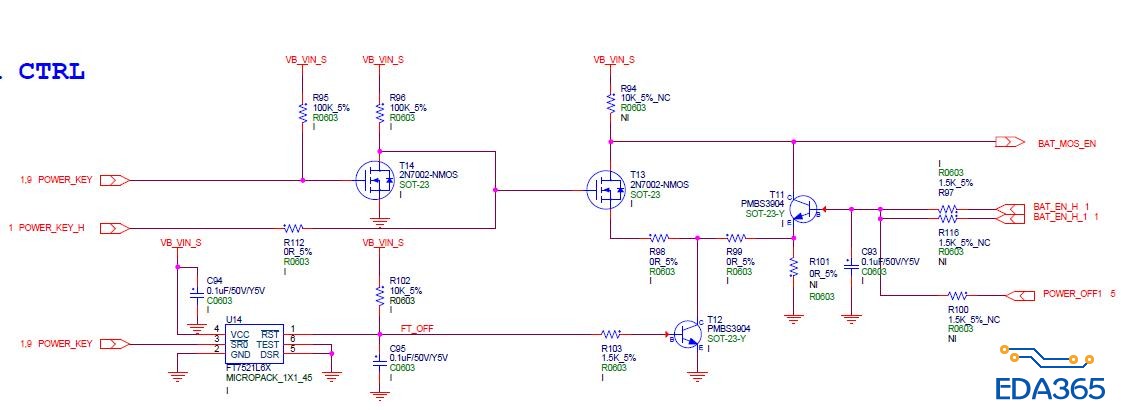

下面的电路是如何工作的求解

这个就自己根据定义来分析吧，就是些三极管，NMOS开关来，开关去。

是的没有错，可是到T12管这个位置什么作用呢感觉没有用一样

T12是最关键的，只有这个通了BAT_MOS_EN才拉低，不过这个做的有点太复杂，建议简化。可以用贵一点的延时芯片或者74芯片做。

T13,T14,T12组成一路控制，POWER_KEY应该是按键，假设常规接法，一端上拉，一端接GND，按下接GND输出0V；T12由复位IC控制，你这个应该是延时关机或者开机，也就是说按下POWER_KEY一定的时间后才能关机或者开机，具体的你就根据你的功能来分析下了。

T12和R101不冲突吗

冲突，所以你的原理图上的NI应该表示的是不贴，

开机上电POWER—KEY端是低电平，T14截止，T13导通T12导通，T11处于何种状态呢（BAT_EN_H接单片机）?

T11处于何种状态跟你的MCU的控制有关系
当你的POWER_KEY松开的时候，需要T11来拉低BAT_MOS_EN

不管是你自己设计的还是别人设计的，先弄清楚需求，这样才好分析和验证。

是的确实是这个样子，就是迷惑单片机应该给POWER_KEY_H一个什么电平才好

POWER_KEY_H你是用来做什么的?我感觉没什么用。

也许可能是输入脚，输入到MCU
当关机的时候，告诉MCU我要关电了，你该处理啥速度点，处理完了吧T11给释放了。

T12这个管子是不是也用错了吧，U14低电平复位的

没错，就是复位的时候不导通，起到延时的作用。
