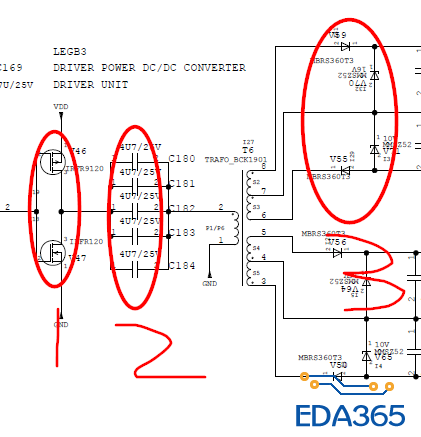

求大神分析一个功率电源电路，谢谢！

这个应该是推挽输出电源
1就是典型的推挽
2 电容隔离，估计是防止死区的短路
3 这个提供正负两组电源

兄弟，对2的解释，不是太理解，死区的短路指的是什么?

1，2，希望你看一下半桥电路的原理，  3， 双电源输出加稳压管

1是推挽输出，
2.应该是和1，电容，变压器组成  有正向反向的电压/电流。
3.是一组正，一组负输出。
46管子开，按变压器同名端就是78输出绕组输出电压过二极管稳压，正电压。
47管子开，按变压器同名端就是67输出绕组输出电压过二极管稳压，负电压。
上面的正电压输出，负电压输出，1/2 这样工作。

兄弟说的对，得好好学习一下这方面的知识了。

谢谢你的解释，那345处绕组输出的电源和678绕组类似了。

楼上哥们别乱说，这是典型半桥电路，推挽初级是两个绕组。电容是防直流偏磁的。后面整流你没画全，应该还有几个电感构成倍流电路，这种适合音频功放电源。

是半波整流电路，V70和V71是两个稳压管；

都是我瞎掰的，不要当真，
你找本电源的书看看。

稳压管的话就是起过压保护作用，你这图不全啊。赶脚像音响功放电源。

刚刚接触DC_DC ，有个疑问，一就是一个反相器吧，应该是一个脉冲信号区控制mos管删级吧，然后应该是通过变压器初级的充放电次级有电压输出吧。次级感觉像双电源，四路输出，两个稳压管。可是这原理不就是通过vdd的给初级充电储能么?不就是冲直流电能吗?为什么会有隔直电容?求解！还是我原理理解有错?求高手指点
