自己参考网上设计的红外发射电路，高手鉴定下

[img][/img]

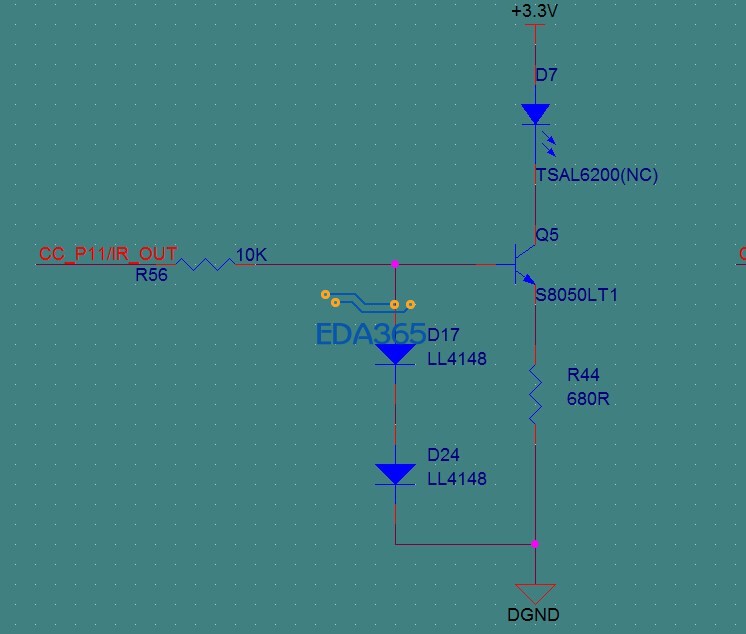

有七个红外发射LED，每个都是如上的电路
目的是想增加红外发射的距离。用了两个二极管稳压(或者用1.2V的稳压管)，想要一个稳定的射极电流，实际我把射极电阻改成33R，最大发射距离只有5米左右，不是很理想。

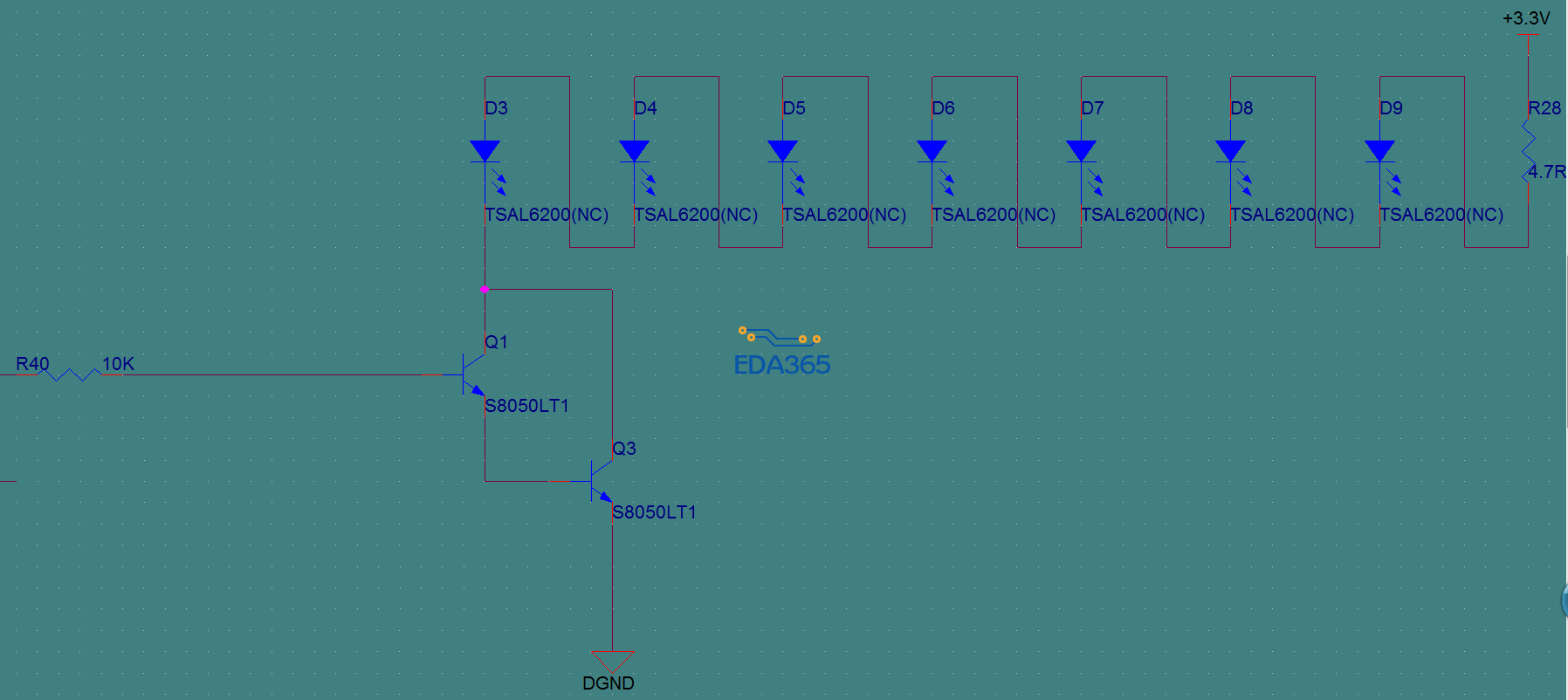

后来又去网上看资料，改成如下电路，把上面的电路改成一个三极管控制7个红外LED，上面是七个三极管分别控制7个红外LED

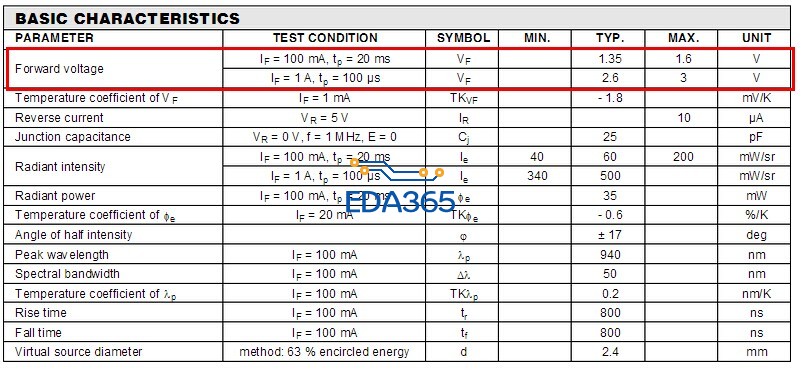

TSAL6200的参数如下

3.3V是电池供电，所以我加了两个二极管稳压(1.2V)为了获得稳定的电流。
这样设计电路是否OK?

周一拿实际数据测试下

lz确定这样可以?每个红外管有压降把，貌似是1.4v左右（记不清）。7个二极管应该不行把，你这样接，两个Vbe算1.4V，C点电压起码也1.4V以上，最多只能驱动一至两个把。不太懂，等高手

恩，能串多少个，我等下测试下，两个至少可以串的

估计就两个。等测试数据

第一的图，把基极电阻改小点，如2K；把射极上的电阻改到集电极上，与D7串联，D17和D24不用。这种只是小功率的方法，要想做得好，就用恒流源IC。

恩，现在已经调到20ma的电流了，但是想再增大貌似不可能了，因为LED的压降太大了，1.4V
