请各位大神帮忙分析一下这个电路
时间：10-02
整理：3721RD
点击：
在这里先谢谢了．

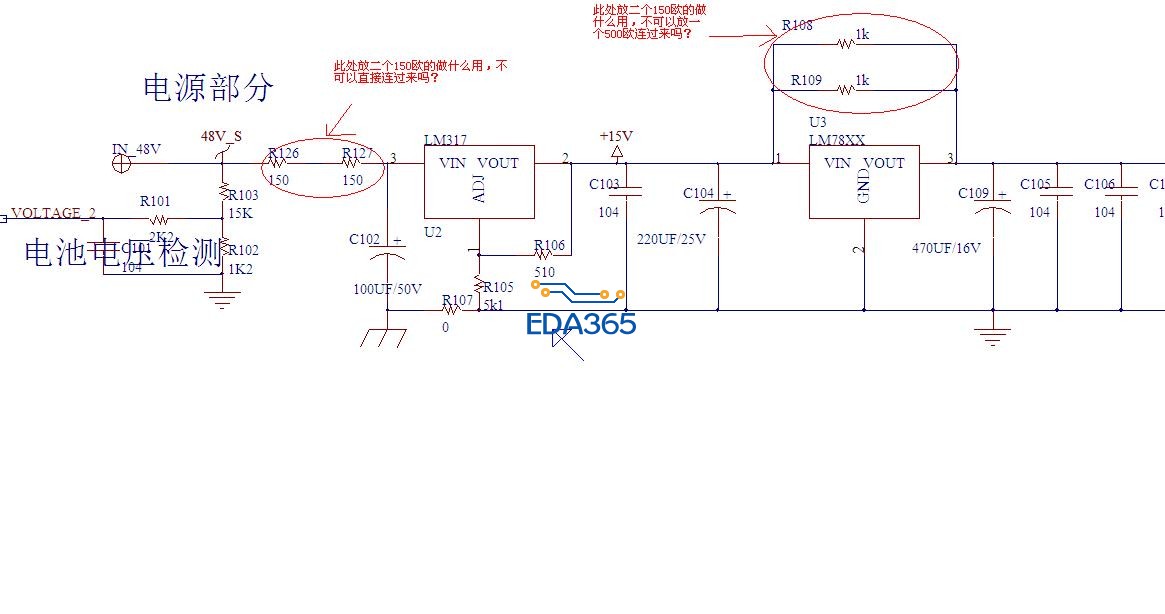

这电源分两个1K是可以理解的，一个500，功率抗不住啊，不过没见过把LM78xx的输入和输出通过电阻连接起来的用法，是干什么用呢?

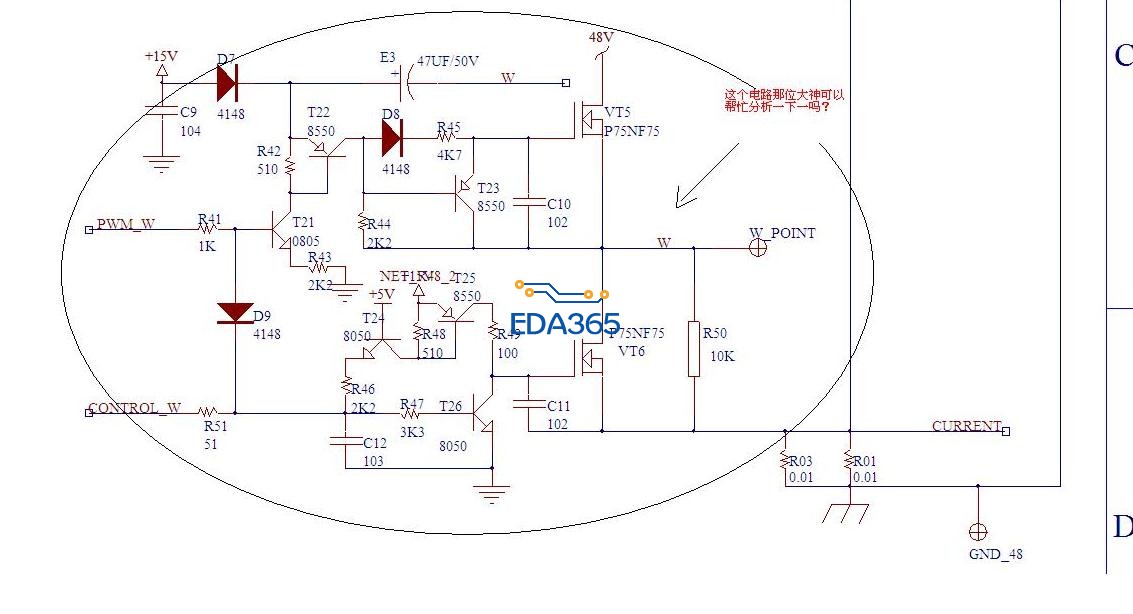

没啥复杂的啊，第一个图，估计是控制电机类的负载，PWM控制给电，CONTROL控制关断，那些三极管很难理解，你就当作MOS驱动的特殊偏置好了，第二个图，150欧电阻，功率耗散电阻，可以降电压，后面1K电阻是给输出电容放电，防止突然关闭时，给电容的电荷泄放提供一条通路，而不会通过7805IC里面，经过IC里面可能会把IC击穿
谢谢你！秒懂了．
谢谢你
谢谢
