大虾们,RS485应用电路不解。

时间:10-02 整理:3721RD 点击:
1.图中A B之间R4电阻为什么是120R,跟线长度有关吗,我们的终端长度也就1米不到,
2.为什么A B有上拉和下拉,有什么作用,不用它们行吗。


加载中...

3.  485线做线时需要搞双绞线吗。

需要120欧姆阻抗匹配总线上下拉是不是增强驱动能力  双胶线可降低传输回路阻抗  抗共摸干扰

1.终端匹配采用终端电阻方法, RS-485应在总线电缆的开始和末端都并接终端电阻。终接电阻在RS-485网络中取120Ω。相当于电缆特性阻抗的电阻,因为大多数双绞线电缆特性阻抗大约在100~120Ω。另外抑制反射,实现AB之间有大于200mV的电位差。
2.连接至A引脚的上拉电阻、连接至B引脚的下拉电阻用于保证无连接的485芯片处于空闲状态,提供网络失效保护,以提高RS-485节点与网络的可靠性。
3.485是差分信号传输,最好做成双绞线,不过你线的长度不超过一米,不是双绞线问题应该不大。

我现在用120R的终端电阻,上下拉4.7K,这样不行,数据传不过去,终端电阻2K才行,我想问一下,为什么会这样,这个电阻的取值是什么因素决定的

不好意思,我就半桶水,我前2周才看485的内容。这个问题期待高手来回答吧

想明白了没?

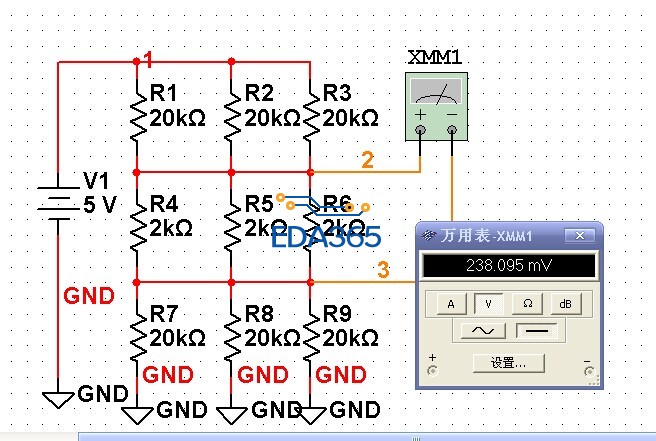

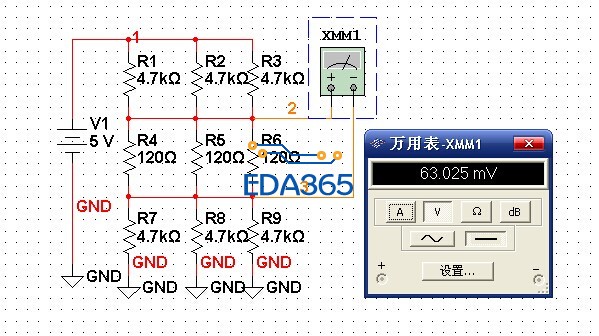

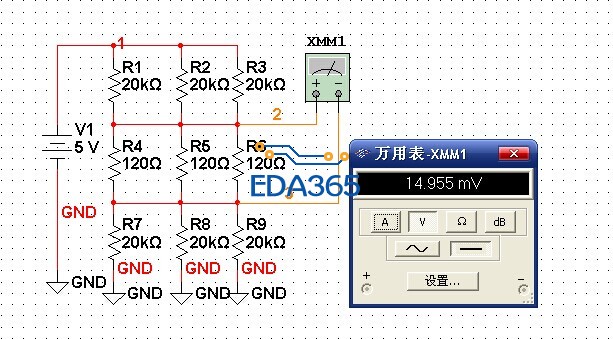

请看图


加载中...


加载中...


加载中...

哈,multisim

整个485网络在最远的一个上面端接120Ω电阻,你试试。
