求助！最近要测试干扰度，不会使用频谱仪，大家有没有说明书之类的！
时间：10-02
整理：3721RD
点击：
求助！最近要测试干扰度，不会使用频谱仪，大家有没有说明书之类的！
以测量2.4GHz对其他部分的电磁干扰为例
1, 由于2.4GHz功率最大20多dBm，所以频谱仪RF IN输入口需连接2W，30dB衰减器

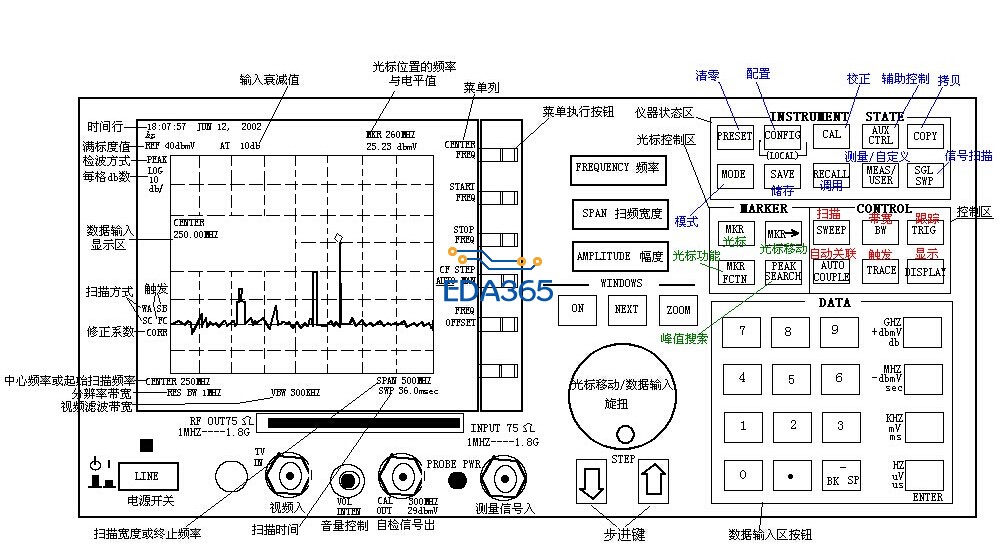

2，设置频率扫描范围 ,设置Frequency ，Start Frequency =1GHz, Stop Frequency=4GHz,再来设置中心频率Center Frequency=2.4GHz，另外也可按SPAN，然后通过STEP大旋钮和上下键调节。
3，设置参考电平：按AMPLITUDE面板键。通过衰减器后约为-5dBm至-10dBm，（待测处功率肯定比这小，实际测量干扰不需看具体功率多少）故可设参考电平为0dBm
4，将经过衰减器后的那端头绕成圆圈状，靠近待测处，查看屏上跳变幅度，显然，幅度越大，对待测处的影响可能越大。
因此，对于2.4G无线模块（2.4G无线数据传输NRF24L01，2.4G蓝牙，2.4G WiFi），通常预留屏蔽罩，以防对其他部分的干扰。

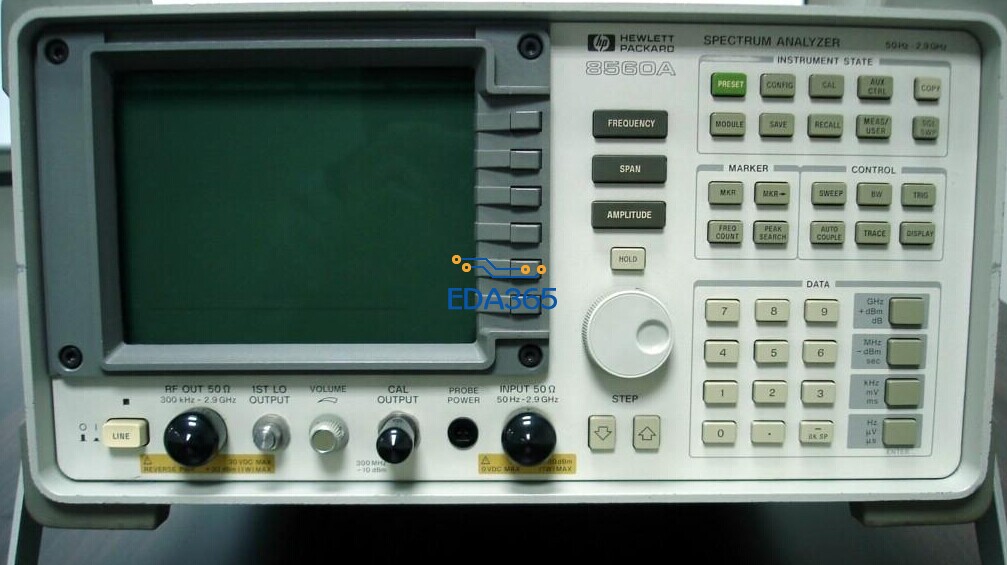

你们公司的频谱仪是哪个型号?买的时候应该有使用说明书的呀
以测量2.4GHz对其他部分的电磁干扰为例
1, 由于2.4GHz功率最大20多dBm，所以频谱仪RF IN输入口需连接2W，30dB衰减器
2，设置频率扫描范围 ,设置Frequency ，Start Frequency =1GHz, Stop Frequency=4GHz,再来设置中心频率Center Frequency=2.4GHz，另外也可按SPAN，然后通过STEP大旋钮和上下键调节。
3，设置参考电平：按AMPLITUDE面板键。通过衰减器后约为-5dBm至-10dBm，（待测处功率肯定比这小，实际测量干扰不需看具体功率多少）故可设参考电平为0dBm
4，将经过衰减器后的那端头绕成圆圈状，靠近待测处，查看屏上跳变幅度，显然，幅度越大，对待测处的影响可能越大。
因此，对于2.4G无线模块（2.4G无线数据传输NRF24L01，2.4G蓝牙，2.4G WiFi），通常预留屏蔽罩，以防对其他部分的干扰。
大家都没有用过吗！
频谱分析仪一般上面有标签，写着厂家和型号，你到官方去下载就可以了，不过要是国产的杂牌产品，可能就不好找了，你可以在泰克、安捷伦网站上找个类似的频谱分析仪，上面有说明书下载
谢谢！已经找到说明书！
谢谢！我们公司用安捷伦的,已经找到说明书了！
