PMOS管开关电路分析

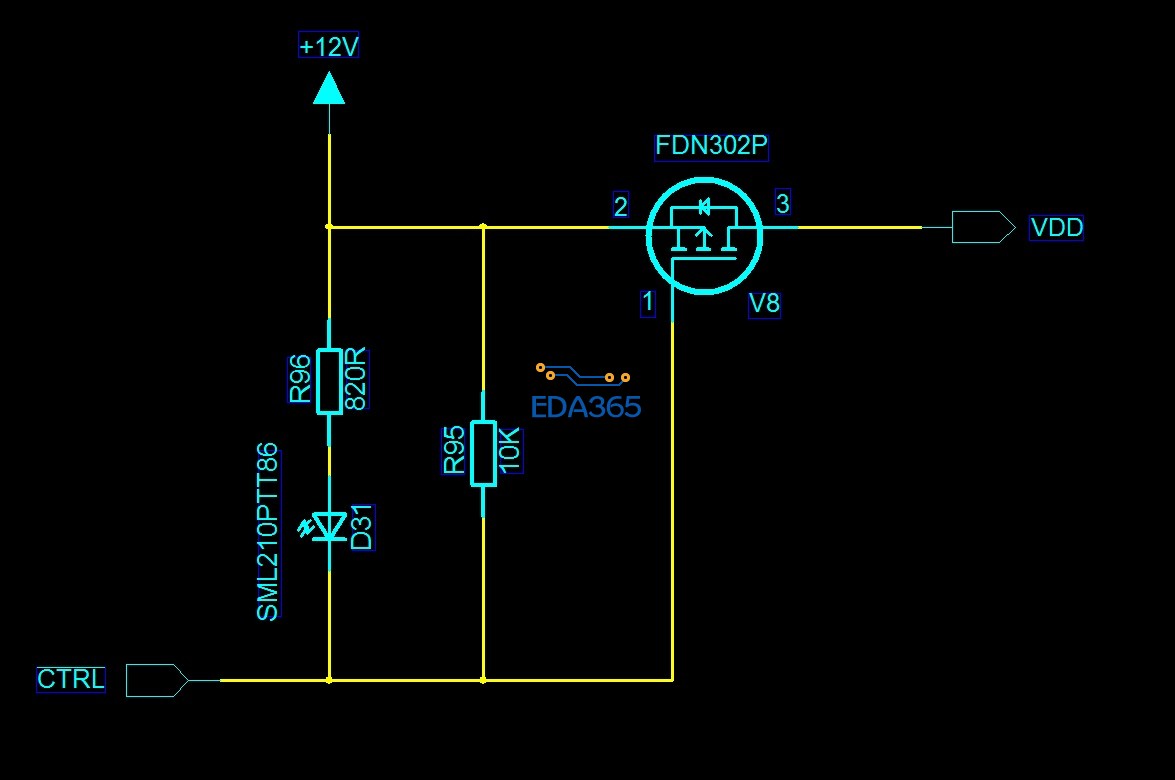

画了一个PMOS管的开关电路
ctrl信号为低电平的时候，指示灯亮，12V传输过去
ctrl信号为高电平的时候，指示灯不亮，PMOS不通，那VCC这个时候是什么状态呢?
不太明白，或者电路需要怎样修改呢?

CTRL是什么信号?如果只是普通的cmos或者ttl电平，需要加三极管控制，否则PMOS管会一直导通

VCC?你的图上只有VDD，你的VCC指的是什么?

标示有误，应该是VDD才对

TTL电平，但是我的理解是，默认情况下CTRL会被10k电阻拉高，这样PMOS是不导通的，除非给CTRL送低电平，这样LED灯亮，PMOS导通，12V传输给VDD,疑惑点在于ctrl被pull high后，PMOS不导通，VDD是个什么状态呢?
你说的一直会导通不太理解?

图中是NMOS，不是PMOS
是PMOS的话，CTRL为高、低电平，MOS管都不能完全关断，VDD至少还会有2V左右电压，所以还是如3楼所说的加三极管控制

就是PMOS啊，中间小箭头朝外啊
不过无所谓
我想知道你说的VDD的2V是从哪里得知的呢?

你可以自己整个仿真软件做下仿真

你的TTL电平是多少，估计最大也只有5V，所以12-5，相当于VGS两端还有7V的电压，这样MOS是关不断的！想要关断MOS,VGS两端电压为0V，才能关断！
VDD的2V说法，应该是错误了，MOS都关不断了，应该VDD一直是12V才对

CTRL如果是开漏或者开集输出，你这样接法也没什么问题。就正如你所说的，10K电阻上拉到了12V。PMOS关断后，VDD的电压为0V

有没有免费或者破解版的仿真软件推荐下?

multisim 10.0 我一直用这个

multisim 10.0，proteus ，都是不错的软件
