急求：分析

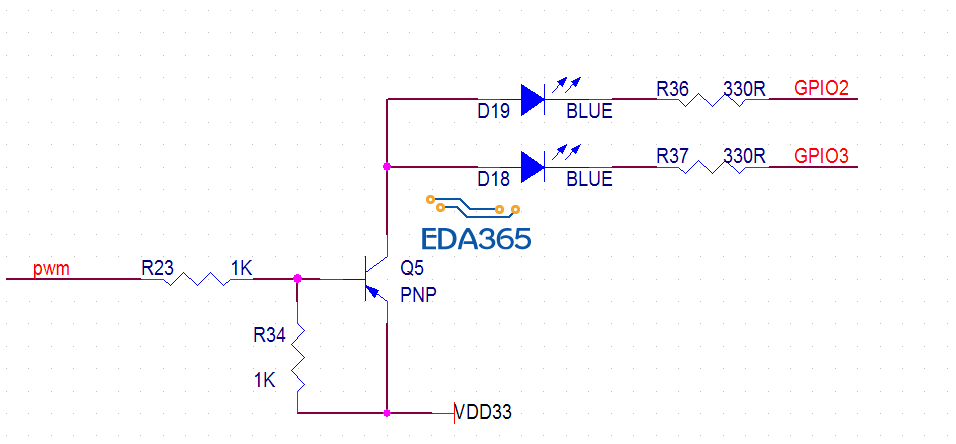

Q5 = 開關。
GPIO2 & GPIO3 = High 時，二 LED 都不亮。
GPIO2 或 GPIO3 = Low 時，LED 可分別點亮。
點亮時 LED 的亮度由 PWM 的 Duty 控制，在 Low 時間百分比高則比較亮。

NPN管要处于放大区的条件是：发射结正向偏置且集电极反向偏置。PNP与NPN在极性上相反，对电源的要求相反，其他分析相同，Q5为PNP管！

没有问题，你这个是工作在饱和与截止的状态下。

你这个电路貌似关断不了啊，你的PWM打算怎么工作啊?

我的目的是开关作用，饱和和截止可以实现吗

可以，截止就是关，饱和就是开

PNP的导通条件，已经满足了发射结反偏，集电极没要求吗?

导通之后集电极是正偏的，并且IC<IB*放大倍数，管子处于饱和状态。

三极管的截止判定条件：放射结和集电结为0或反向偏置
三极管的饱和判定条件：放射结和集电结都为正向偏置
根据上面的条件判定如下：
1 当PWM=1时，放射结=0，集电结为反向偏置，这个时候为截止状态
2 当PWM=0时，放射结正向偏置，集电结也为正向偏置，需要注意的是这个时候假设的GPIO2和GPIO3=0

谢谢你的回答。
我想请教下
1.截止的时候，PWM=1，发射结为0；集电结怎么算?（Vb=3.3V，集电极此时悬空的吧）
2.如果可以正常控制LED的亮灭，当一个LED亮与两个LED亮时，亮度应该是一样的吧

1  对于PWM=1来说，VB=3.3V，而VC可以认为是悬空或者当GPIO=0的时候认为接电阻到GND了，此时VB>VC，集电结反向偏置。
2  点亮一个灯和两灯，亮度基本一样。亮度取决电流的大小。
